La Terra té un paper important en el cablejat elèctric. Assegura la seguretat d'una persona contra descàrregues elèctriques en cas de curtcircuit i altres emergències. La connexió a terra ha de complir els requisits moderns del PUE (normes per a instal·lacions elèctriques). En fer reparacions, pot ser que sigui necessari desconnectar el bus de terra de treball, de manera que haureu d’instal·lar una terra portàtil. Per fer-ho tot correctament i amb seguretat, heu d’entendre en quina seqüència cal instal·lar una connexió a terra portàtil. Per fer-ho, utilitzeu les recomanacions i les regles d’instal·lació.
Què és la posada a terra portàtil
Tots els tipus de connexions a terra tenen la mateixa finalitat i pertanyen a equips de protecció. El tipus portàtil s’utilitza en objectes temporals en els quals és impossible indicar una connexió permanent a terra.
El kit de connexió a terra temporal inclou cables flexibles amb clips als extrems de la fixació permanent. Normalment, els conductors es connecten en tres línies quan es connecten a instal·lacions trifàsiques. Els equips han de tenir barres aïllades, ja que es pot treballar a tensions superiors a 1000 V. Això garanteix la seguretat en cas que el bus s’energia. També hi ha models per a equips monofàsics. Tenen un conductor amb una pinça al final.
L’ús de connexions a terra portàtils és perillós sense equips de protecció en forma d’interruptors i fusibles. Això es deu al fet que un curtcircuit pot provocar un incendi al cable d'alimentació.
Els equips portàtils de terra realitzen una altra tasca important: protecció contra tensions induïdes. Quan es desconnecta la instal·lació, es poden formar corrents induïdes pels conductors adjacents al cable. És la terra la que impedeix l’aparició d’aquestes corrents, per tant, la instal·lació de connexions a terra per a equips elèctrics és obligatòria.
requisits d'equips
Treballar amb qualsevol equip elèctric requereix precaucions de seguretat. Els requisits principals són:
- La integritat del cable a tota la seva longitud. Ha de ser sense pèls, esquerdes, violacions de la pròpia estructura, girs i trencaments de les venes. En cas contrari, està prohibit utilitzar aquest cable.
- No s’han d’utilitzar cables aïllats. És difícil controlar la integritat del conductor sota la contenció.
- El cable ha de tenir la mateixa secció transversal al llarg de tota la seva longitud. L’elecció de la zona depèn de la càrrega a la qual estigui connectada. El càlcul es pot fer segons taules especials. Si la secció transversal és insuficient, el dispositiu no suportarà la càrrega i, per tant, no protegirà la persona.
- S’ha de seleccionar la longitud de manera que es pugui connectar la barra de terra i l’equip sense tirar del cable. No s’ha de suspendre tret que els punts de terra siguin alts. Això s'aplica a les línies elèctriques.
- El conductor es selecciona per suportar les condicions climàtiques adequades. No s’ha d’escalfar i ha de suportar la càrrega de trencament dinàmic.
- Les mànegues aïllants han de tenir una longitud tal que les pinces es puguin aplicar sense que l’operador s’acosti ni es toqui.
- Es recomana utilitzar pinces atornillades per assegurar un ajustament segur. El material ha de ser resistent a la calor i formar una escala a la unió. En estrènyer-lo, el contacte no s’ha de deteriorar.
- La pinça i el conductor es connecten mitjançant soldadura o encrespament. També és possible establir una connexió amb una femella amb un punt de contacte soldat. Està prohibit utilitzar només superposicions i soldadures, ja que aquesta connexió es destrueix sota la influència de les altes temperatures.
- Quan s’instal·la durant molt de temps, s’ha de revisar l’equip a intervals regulars.
El PUE va començar a presentar les normes descrites. La seva observança és obligatòria quan es treballa. D'això en depèn directament la seguretat, la salut i la vida de les persones.
Algorisme d'instal·lació
La connexió a terra es realitza des del costat dels conductors que transporten corrent, des d’on s’alimenta la tensió. Entre el punt de connexió i el lloc on voleu conduir la terra, no hi hauria d’haver elements de conversió aïllats galvànicament, que incloguin multiplicadors de tensió, estabilitzadors i transformadors.
L’operari que estableixi i instal·li equips temporals ha de portar roba de protecció. Es tracta d’una màscara transparent, guants, botes aïllants, estora dielèctrica. Està prohibit treballar sense protecció.
Tot el treball es realitza en una seqüència donada estrictament:

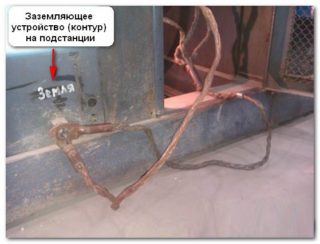

- Fixació d’una pinça comuna o central a una barra de terra. Ha de ser vàlid i provat.
- Mitjançant un provador o un tornavís indicador, es comprova l'absència de tensió al conductor que transporta corrent.
Instal·lació de connexions a terra - Inspecció visual de l'estructura i de tots els conductors.
- Proveu el contacte amb la pinça del conductor que transporta corrent.
- Fixació fiable del conductor.
- A continuació, es realitza una prova de disseny.
El treball ha de ser realitzat com a mínim per dos especialistes. Això permet, en cas de descàrrega elèctrica, tallar l’alimentació, proporcionar primers auxilis a la víctima i trucar a un metge. Només s’han de dedicar a la instal·lació i la connexió professionals amb una alta qualificació i experiència laboral suficient.
El mètode de protecció també depèn de la càrrega. Quan es connecta a equips amb tensions superiors als 1000 V, s’utilitza una vareta especial feta de material dielèctric. Si el voltatge és menor, és suficient treballar amb guants dielèctrics.
Eliminació del terra
El procediment per eliminar la connexió a terra és el següent:
- Comprovació de l'absència de tensió a les zones a terra. Realitzat per provadors i indicadors.
- Desconnectar les pinces de la instal·lació elèctrica.
- Desconnectar la pinça del bus de terra.
Abans de tornar a aplicar la càrrega a la instal·lació, traieu l'interruptor de terra portàtil de la zona d'operació. També haureu de comprovar l’operabilitat de la connexió a terra estàndard a la qual es connecta l’equip a la caixa de connexions. Cal instal·lar una presa de terra que funcioni, en cas contrari es prohibeix l’ús de la unitat.
Què cal fer si no hi ha una connexió a terra estàndard
En el cas de treballar en una instal·lació sense terra, es fa un bucle de terra temporal. És un triangle fet d’acord amb totes les normes per organitzar una terra protectora. Després d’això, s’hi haurien de connectar equips de terra portàtils. El diputat està format per agulles metàl·liques, perfils. És imprescindible tenir cura amb antelació del dispositiu amb què es traurà el producte del terra després de finalitzar els treballs de reparació.
En lloc d’un circuit d’aquest tipus, podeu fer una altra instal·lació en forma d’elèctrode de terra amb un martell de retorn. Amb aquest disseny, podeu instal·lar fàcilment la vareta al terra i treure-la.
Quan instal·leu la connexió a terra en un circuit temporal, heu de complir les mateixes regles i recomanacions que es donen per a un bus de terra fix.
Posada a terra de línies elèctriques
L'estructura temporal de connexió a terra de les línies elèctriques difereix de les opcions de terra mitjançant l'ús de barres llargues. A més, als extrems dels conductors, en lloc de les abraçadores, es col·locaran ganxos de subjecció. No hi ha connexions a terra estàndard quan es treballa al camp, de manera que també s’utilitza un disseny portàtil durant un període determinat. Normalment, el conjunt requerit s’inclou al kit.
L'absència de terminals de cargol resulta en un contacte més feble i menys fiable amb el conductor que transporta corrent. Per aquest motiu, s'han de fer 2-3 connexions de terra redundants per a cada conductor d'alta tensió.
La posada a terra es fa des del terra. L'operador es troba a terra, està prohibida la instal·lació des d'un pal.
Les línies elèctriques es connecten mitjançant interruptors de terra monofàsics de vareta. Els conductors estan connectats entre ells des de terra en el punt d'intersecció amb l'elèctrode de terra.
