Na velkých budovách a zařízeních jsou instalovány speciální mechanismy řízení elektřiny, které jsou navrženy pro objemové proudy (nad 100 A). Proto je potřeba instalovat transformátory sestupné řady. Aby bylo možné správně odečítat údaje ze všech zařízení, je zapotřebí vypočítaný faktor měření energie.
Jaký je transformační poměr
Transformační poměr elektroměru je technický parametr, který určuje přesnost odečtů zařízení na měření energie.
Elektroměry velkých zařízení (průmyslová, komerční atd.) Nejsou přímo připojeny k obecné domovní síti, protože klasická zařízení neposkytují požadovanou úroveň napětí. Pro snížení pravděpodobnosti poruchy je nutné snížit daný příkon instalovanými transformátory.
Vypočítaný faktor měření elektřiny je indikátor, který odráží poměr aktuální síly a údajů měřiče. Při velkém množství spotřebované elektřiny zařízení neodráží skutečné množství, proto se použije další výpočet. Hodnota koeficientu je o několik bodů vyšší než jeden. Po vynásobení se získá hodnota skutečně spotřebované elektřiny.
Dalším bodem je úroveň transformátoru z hlediska chyby. Měřiče energie odpovídají 0,5 nebo 0,2. Čím vyšší je hodnota, tím méně přesná jsou data zobrazená zařízeními.
Vzorec pro stanovení CT
Výpočet odečtů elektroměru s proudovými transformátory a odpovídajícími koeficienty se provádí podle určitého vzorce. Výsledek odráží požadované měřítko - data nahoru nebo dolů. Jinými slovy - transformátor mění úroveň napětí a vykazuje kolísání čísel.
Abychom pochopili, jak správně číst údaje elektroměru s proudovými transformátory, stojí za to pochopit použitý vzorec. Ve většině případů je poměr transformace šifrován anglickými písmeny k an (ostatní znaky jsou méně časté). Pokud je označení na transformátoru k ˂ 1, pak zařízení pracuje pro zvýšení, pokud k ˃ 1 - pro snížení.
Obecný vzorec je následující:
kde: U1 - úroveň vstupního napětí, U2 - úroveň výstupu, N1 - primární vinutí (počet závitů), N2 - sekundární vinutí (počet závitů).
Tento vzorec se používá, když lze zanedbávat ztráty vinutím. Jinak se uchylte k následujícím výpočtům:
kde: R1 a R2 - údaje o odporu primárního a sekundárního vinutí, respektive I1 a I2 - úroveň výkonu elektřiny v příslušných otáčkách.
U velkých objektů mohou být vzorce komplikovanější než ty, které jsou uvedeny, takže výpočty zohledňují všechny nuance a podrobnosti spotřeby elektřiny.

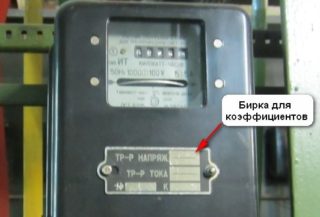

Transformační poměr (měření) elektrického měřiče je hodnota, kterou se hodnoty měřiče násobí, aby se získaly správnější údaje. Například pro domácí sítě - 20 jednotek. Pokud použijete koeficient a čísla z obrazovky měřiče, můžete získat množství skutečně spotřebované energie.
Rozmanitost zařízení na měření elektřiny
Zařízení pro měření elektřiny jsou multifunkční mechanismy, které mohou odrážet aktuální polohu dat, ukládat a přenášet důležité informace. Dnes se používají tři různé verze výpočetních mechanismů.
Mechanická nebo indukční měřicí zařízení
Klasický typ zařízení, který je nejběžnější. Konstrukce se skládá ze dvou konvenčních cívek. Jeden z nich omezuje údaje o střídavém napětí, brání zkreslení a získání elektrického proudu. Druhý převádí tok střídavého napětí.
Hlavními výhodami jsou snadnost použití, životnost zařízení. Životnost měřičů tohoto typu je vysoká a náklady jsou nízké. Mínus - rozměry mechanismu.
Mechanická zařízení mají velkou chybu, což je velmi patrné při použití v sítích nízkého napětí.
Elektronická měřicí zařízení
Zařízení mají vyšší úroveň přesnosti ve výpočtech, ale jejich cena je také vyšší. Dalším plusem je schopnost pracovat v několika režimech (například ranní a noční, dvou- a třítarifní zařízení).
Elektronické měřiče převádějí příchozí analogové hodnoty na speciální digitální kódování, které je zase převáděno malým mikrokontrolérem. Přijatá data lze vidět na displeji. Snaží se instalovat taková zařízení stále častěji a nahrazují zastaralé mechanické modely.
Mezi další výhody patří kompaktní velikost a schopnost dálkového ovládání.
Hybridní měřicí zařízení
Jsou prostředním řešením mezi elektronickým a mechanickým typem práce. Na jedné straně jsou zařízení pro větší pohodlí vybavena digitálním displejem. Na druhou stranu používají klasickou indukční metodu pro získávání a zpracování dat.
Hybridní zařízení jsou instalována zřídka, preferují analogové nebo elektronické mechanismy.
Užitečné rady
Elektroměry vám umožňují zobrazit množství spotřebované energie, abyste mohli adekvátně odhadnout spotřebu a vypočítat konečnou platbu. Zařízení se liší třídou přesnosti, výkonem, stupněm dovolené chyby. Pro získání přesných údajů se odečítají hodnoty, pomocí koeficientu a kalkulačky se vypočítá skutečná spotřeba.
Pro obytné budovy v městských oblastech a vesnicích se používají malá zařízení - jednofázové měřiče (například Mercury 230 ART-03 CN, vyráběné v Moskvě) nebo zařízení s více tarify vhodná pro síť 220 V nebo 120 A.
Je důležité, aby každé nové zařízení mělo státem schválenou pečeť. Bez toho nebudou odečty elektroměru považovány za spolehlivé a regulační orgány nebudou akceptovat. Můžete si vybrat vhodný měřič a vypočítat skutečné ukazatele sami nebo prostřednictvím inspektorů.
