Los circuitos de calefacción están equipados con una válvula de retención para calefacción. El elemento se utiliza en el sistema cuando se conecta una segunda caldera, ramal de calefacción por suelo radiante, calentador de agua o dispositivo de reposición automática. El tipo de válvulas de cierre se utiliza para evitar el flujo inverso del portador de energía y proteger contra el golpe de ariete.
Propósito de la válvula de retención para calefacción.
La contracorriente del refrigerante se produce en diversas circunstancias: cuando la bomba de circulación se detiene o hay errores en el diseño del sistema. Se observa un movimiento inverso del agua en el caso de un enfriamiento desigual de las secciones de la tubería de calefacción, con un avance de una tubería o junta. A veces, la razón es la presión desigual en las secciones de la tubería.
Se proporciona una válvula de retención en el sistema para evitar daños a la caldera y otros elementos de la línea debido al flujo de agua en la dirección opuesta. El mecanismo pasa el portador de energía en una dirección y bloquea el movimiento en la otra. El dispositivo se utiliza en el suministro de calor municipal y las tuberías, se instala en los circuitos de calefacción de una casa privada y un sector de varios pisos.
Algunos tipos están diseñados para funcionar en ciertas circunstancias, por ejemplo, al ingresar a una sala de calderas, se utilizan válvulas sin golpes y de impacto. Con un diámetro de tubería pequeño (hasta 400 mm), el golpe de ariete no daña el sistema. En líneas grandes, los amortiguadores se instalan contra golpes bruscos. Tales dispositivos inversos cortan en secciones horizontales de tuberías.

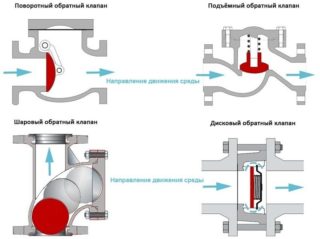

Variedades de válvulas de retención.
Hay válvulas instaladas mediante acoplamientos y bridas. Algunos requieren accesorios especiales, soldadura. Los mecanismos de acoplamiento son roscados, fáciles de conectar, tal unidad se usa en válvulas de disco. Los acoplamientos se utilizan para instalar accesorios en un apartamento o en su propia casa.
Las válvulas de bloqueo difieren en diseño, condiciones de operación y propósito.
Hay dispositivos de obturación:
- pétalo;
- tipo de disco;
- variedades de bolas.
Las estructuras de brida tienen partes adicionales con orificios de fijación y están conectadas a los elementos de línea mediante pernos y tuercas. La conexión es robusta y se utiliza en tuberías de gran diámetro. Los dispositivos con bridas se colocan entre los bordes de las tuberías, son livianos y de tamaño pequeño. Las válvulas soldadas se instalan cuando el circuito se configura con tuberías de polipropileno.
Pétalo
Una placa de acero delgada sirve como bloque de cierre y está montada sobre una estructura con bisagras para proporcionar una posición móvil.
La válvula de retención de pétalo para calefacción está disponible en dos tipos:
- giratorio o de una sola hoja;
- bivalvo.
En la primera variedad, hay un plato que gira alrededor de la línea central. La hoja se levanta cuando el refrigerante se mueve en una dirección determinada. El orificio pasante se cierra mediante una parte bajada de un resorte durante el flujo inverso. Los dispositivos de doble hoja están equipados con dos placas de bloqueo fijadas en el eje central y ubicadas en el paso de apertura.
Las especies de pétalos tienen ventajas:
- algunas válvulas no tienen resortes, estos tipos se utilizan en sistemas gravitacionales naturales (gravedad);
- los dispositivos son económicos.
La desventaja es que el tipo de doble hoja impide el flujo de líquido, por lo que se usa solo en líneas de alta presión.
Productos tipo disco
El obturador tiene la forma de un disco de metal o plástico. El elemento corta el flujo de fluido si el portador de energía cambia de dirección. El disco está montado sobre un resorte, que está en una posición comprimida durante el movimiento hacia adelante. Un cambio de dirección provoca un enderezamiento de la pieza y un cambio en la posición del disco de bloqueo. El diseño tiene un sello para un ajuste perfecto del obturador, tal parte elimina por completo las fugas.
Las ventajas de las válvulas de disco para esquemas de calefacción doméstica:
- las pequeñas dimensiones y el bajo peso permiten el uso de mecanismos en contornos de pequeño diámetro;
- el dispositivo no requiere inspección técnica y reparación periódicas;
- el dispositivo tiene un precio bajo.
La desventaja es la imposibilidad de reparar la válvula de asiento, por lo que es necesario reemplazarla. El mecanismo crea resistencia al flujo y no se utiliza en aplicaciones de bombas geotérmicas. El sedimento de sal se deposita en el disco, el dispositivo deja de funcionar.
Cuando está cerrada, una válvula de chapaleta de calentamiento estándar crea un golpe de ariete en el sistema. Se han desarrollado válvulas de disco con mecanismo de cierre suave, que tienen un coste superior.
Válvulas de bola
El mecanismo del obturador tiene forma de bola de aluminio u otros metales. El elemento está cubierto con goma para una vida útil más larga. La bola se eleva cuando el flujo de agua se mueve en la dirección correcta y está ubicada en la parte superior de la válvula. El portador de energía no fluye en la dirección opuesta, ya que el elemento baja y bloquea el agujero.
Ventajas de las válvulas de bola:
- la estructura funciona de manera confiable, ya que la estructura no permite frotar ni mover partes;
- hay una tapa en la parte superior del mecanismo para inspección o reparación;
- el dispositivo no crea un golpe de ariete en el sistema cuando la bola se mueve.
Las desventajas incluyen un gran diámetro, debido a que las válvulas de bola se utilizan en carreteras de diámetros significativos, y la conexión a las redes de calefacción doméstica no siempre es adecuada.
Ventajas y desventajas
La válvula de retención tiene ventajas y desventajas comunes a todo tipo de dispositivos. El tubo ascendente no recibirá un chorro de agua caliente si allí fluye líquido frío. Esto prolonga el rendimiento de los elementos del sistema, que están diseñados para una determinada temperatura. Los dispositivos son fáciles de instalar y no generan ruido cuando pasa el líquido. Las válvulas de retención resuelven el problema solo en un área específica; para otros circuitos, se instalan dispositivos de control adicionales.
Algunos mecanismos permiten la ocurrencia de golpe de ariete cuando el flujo pasa por la unidad de trabajo, pero esta característica de la válvula solo daña el sistema con un gran diámetro. Las válvulas se contaminan por el flujo de agua si el sistema se opera con un portador de energía sin propilenglicol u otros aditivos. En este caso, el disco o la placa pueden atascarse en la posición abierta o cerrada.
Reglas de instalación y configuración
La válvula debe instalarse en el sentido de la corriente principal, para ello hay una flecha en el cuerpo. Las juntas se sellan con paronita, pero la junta se coloca de manera que el diámetro interior del dispositivo de paso no disminuya. La condición es importante para evitar golpes de ariete en la red de tuberías.
El dispositivo está instalado para que otros elementos de la línea no afecten su funcionamiento.La sección de la válvula de la tubería puede estar soportada por un marco de metal para evitar vibraciones u otras influencias. Se coloca una pantalla delante del mecanismo de paso para una limpieza gruesa de impurezas sólidas.
Opciones de diagrama de conexión
Las versiones de conexión del dispositivo dependen del tipo de sistema y del tipo de válvula. Los dispositivos se instalan en cada circuito en un circuito cerrado, pero siempre se instalan bombas de circulación. En una tubería de circuito único, no es necesario cortar la válvula de retención.
En los sistemas multicircuito, se debe instalar una válvula de cierre para el flujo inverso, ya que cuando se apaga la bomba, el portador de energía se mueve a lo largo de una pequeña rama. El mecanismo también está montado en una línea con un calentador de agua de calentamiento indirecto, especialmente si no hay una bomba separada.
Las válvulas de cierre se instalan en las carreteras con bypass, cuando el sistema se reconstruye de la corriente gravitacional a la forzada. En la sección de la tubería de compensación, la válvula está instalada para evitar que el líquido sea arrojado nuevamente al sistema de suministro de agua.
