La capacidad de carga del cartón ondulado significa la carga máxima. La capacidad del material para soportar varias cargas sin deformarse depende de este parámetro. Dependiendo del propósito de la chapa perfilada, los productos se fabrican con diferentes alturas de ondulación, espesores y anchos de montaje. Además, el cartón ondulado está cubierto con compuestos poliméricos o anticorrosión. Las especificaciones completas están escritas en el etiquetado.
El área de uso del rodamiento de cartón ondulado.
La carga máxima permitida en el piso perfilado excede significativamente las características de carga de una hoja de metal del mismo grosor. Cuanto mayor sea la altura de las olas, mejor será la capacidad del material para soportar cargas.
El modelo de pared C10-1200-0.6, instalado sobre un soporte con un escalón de un metro, tiene una carga admisible por metro cuadrado de 86 kg. La capacidad de la hoja perfilada de soporte de grado НС44-1000-0.7, colocada en la caja con una distancia de 3,5 m, alcanza el límite de 182 kg / m².
Alcance de la chapa perfilada del rodamiento:
- Disposición de techos de cualquier configuración y complejidad, teniendo en cuenta el paso del torneado de 3 metros.
- Instalación de encofrado permanente. En este caso, la chapa perfilada portante para suelos es capaz de soportar, sin deformaciones, el peso de la solución de hormigón junto con el marco. Por tanto, el cartón ondulado puede realizar una función de refuerzo.
- Dispositivos de superposición entre pisos, así como para aumentar la rigidez de estructuras con un marco de soporte de metal.
- Como calentador para cercos y edificios fríos al aire libre para diversos fines.
Las características de la chapa perfilada permiten que el material sea utilizado en la construcción industrial. El uso de productos ayuda a reducir el tiempo de construcción de la instalación y reduce los costos.
La altura del perfil afecta la capacidad del material para soportar cargas específicas. Cuanto mayor sea este parámetro, más resistente será el suelo. El valor puede ser determinado por la marca del producto.
Ventajas y características de la chapa perfilada.
Las ventajas de las marcas de rodamiento incluyen los siguientes factores:
- confiabilidad con un peso muerto bajo;
- política de precios asequibles;
- resistencia a los cambios de temperatura;
- incombustibilidad;
- resistencia a condiciones ambientales agresivas;
- las capas galvanizadas y de polímero aumentan la vida útil;
- no tiene un impacto negativo en el medio ambiente.
La diferencia fundamental entre los modelos de cartón ondulado con cojinetes y los de pared es la mayor rigidez del primer tipo debido a la altura. Una característica es también la posibilidad de usar el material en la construcción de edificios y usarlo como cubierta de techo.
Cargas máximas permitidas
Antes de comprar material para un techo, construcción o superposición entre pisos, es necesario calcular la carga en la hoja perfilada. Como resultado de simples cálculos aritméticos, resultará elegir la marca correcta de productos.
La capacidad de carga de la hoja perfilada en la mesa de carga le permite comprender la capacidad del producto para resistir diversas influencias ambientales:
Tipo de hoja perfilada | Palmo, m | Carga basada en soporte, kg / m2 | |||
| 2 | 3 | 4 | 5 | ||
| HC35-1000-0.55 | 1,5 | 432 | 247 | 282 | 271 |
| HC35-1000-0.7 | 3 | 68 | 172 | 133 | 142 |
| H57-750-0.7 | 4 | 91 | 170 | 199 | 190 |
| H57-750-0.8 | 3 | 337 | 365 | 426 | 409 |
H60-845-0.7 | 323 | 230 | 269 | 257 | |
| 4 | 122 | 203 | 254 | 241 | |
| H60-845-0.9 | 3 | 439 | 427 | 504 | 482 |
H75-750-0,8 | 582 | 527 | 659 | 615 | |
| 4 | 248 | 296 | 370 | 345 | |
H75-750-0.9 | 3 | 645 | 617 | 771 | 720 |
| 4 | 293 | 347 | 434 | 405 | |
| H114-600-0.8 | 6 | 193 | 261 | – | – |
H114-600-0.9 | 4 | 659 | 659 | 824 | – |
| 6 | 218 | 293 | – | – | |
H114-600-1.0 | 4 | 733 | 733 | 916 | – |
| 6 | 244 | 325 | – | – | |
Al calcular el cartón corrugado para cargas, se recomienda confiar en el ancho de instalación. De lo contrario, cuando se utilicen materiales para otros fines distintos a los previstos, se revelará una escasez de hojas.
Cálculo de la carga y criterios para elegir una hoja perfilada.
En primer lugar, debe tomar la información inicial:
- una casa con techo a dos aguas y un ángulo de inclinación de 40 °;
- la pendiente en el plano horizontal es de 65 °;
- la construcción del edificio está prevista en la región de Moscú.
La determinación de la magnitud de la carga sobre el material como cubierta de techo se obtiene sumando el peso del producto, los efectos de la nieve y el viento. El primer parámetro depende del tamaño de la superposición de la instalación, que es de 8,6 kg / m².
La carga de nieve depende de la región donde se ubica la construcción. A la región de Moscú se le asignó el tercer coeficiente, que es de 180 kg / m². Teniendo en cuenta la pendiente del techo de la estructura, el cálculo es el siguiente: 180 x (65 ° -40 °) /) 65 ° -25 °) = 112,5 kg / m².
La carga de viento también está vinculada a la región; en este caso, a la región se le asigna 1 coeficiente, igual a 32 kg / m². Teniendo en cuenta la pendiente del techo a dos aguas, el parámetro de la resistencia aerodinámica del cartón ondulado será ~ 0.3. La carga de viento se define como 32 x 0,3 = 9,6 kg / m².
Así, el cálculo de la chapa perfilada para la deflexión en este caso se verá así: 8,6 + 112,5 + 9,6 = 130,7 kg / m². Habiendo consultado la tabla de cargas, se reveló que el grado H114-600-0.8 es adecuado para un techo a dos aguas.
El ancho del material perfilado se divide en total y montaje. La primera opción indica los parámetros generales del producto. El segundo parámetro asume una reducción de tamaño debido a la instalación de sujetadores para conectar las hojas entre sí.
Tipos de cartón ondulado
Los grados de rodamiento de cartón corrugado se utilizan para pisos entre pisos, techos y en la construcción. Este material está hecho de metal. Está marcado con los símbolos "H" y "C". Para la fabricación, se utiliza acero galvanizado con o sin revestimiento en equipos especiales. Durante el proceso de producción, el acero se somete a una tensión mecánica, por lo que se forma una corrugación. La altura de la pendiente es diferente: este indicador determina las características de resistencia del producto terminado.

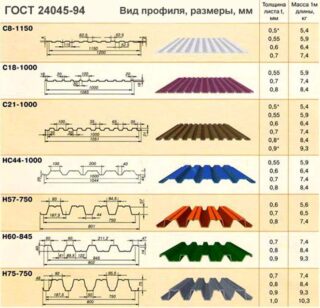

El tipo de rodamiento de cartón ondulado se produce de acuerdo con GOST 24045-2016.
NS-35
Área de aplicación principal:
- construcción de vallas;
- erección de estructuras de paneles;
- elementos auxiliares de suelos;
- encofrado fijo;
- construcción de estructuras portantes;
- construcción de casas de cambio;
- decoración de pared decorativa.
NS-25 se fabrica a partir de chapa de acero galvanizado con un espesor de 0,45-0,70 mm. Se aplica un recubrimiento de polímero a la superficie. Puede usarse en techos abovedados sin carga.
N-60
La capacidad de carga del producto se puede aumentar mediante el uso de perfiles auxiliares, que servirán como refuerzos adicionales. Para estos fines, también se instala una pequeña canaleta. La tecnología mejora la resistencia de las hojas.
La chapa perfilada H-60 se utiliza como material para el techo. Esto se debe a la resistencia a fuertes vientos y cargas de nieve.Se permite su uso para la construcción de salas técnicas, casas de cambio, así como una cerca perimetral permanente. A menudo, esta marca se utiliza como refuerzo de láminas y en la construcción de edificios prefabricados.
El cartón ondulado con revestimiento de aluzinc está marcado con el símbolo "AC".
N-75
El grosor del producto es de 0,45-0,9 mm. La superficie se trata adicionalmente con una composición de polímero para aumentar las funciones protectoras y darle a la superficie un valor decorativo. El cartón ondulado de esta marca es resistente a la deformación, vientos de tormenta y carga de nieve. Esto se debe a las ranuras enrolladas en la parte superior de los estantes. El uso de esta tecnología crea una rigidez adicional, aumentando la resistencia del producto.
Los parámetros técnicos del H-75 permiten que el material se utilice en cualquier área de la construcción, desde techos hasta la construcción de estructuras industriales y comerciales. Los productos también se utilizan para estructuras de marco, como encofrado permanente y refuerzo de chapa.
