La protección contra incendios de los conductos de aire es un componente obligatorio de las soluciones de diseño utilizadas en la instalación de sistemas de ventilación modernos. El uso de materiales con mayor resistencia al fuego reduce significativamente la probabilidad de propagación de la combustión en caso de incendio. Los retardantes de fuego se presentan en el mercado nacional con masillas especiales, barnices y también tintes especiales. Para la protección contra incendios de la ventilación, también se utilizan cercas hechas a base de basalto y otros componentes.
- Requisitos para los sistemas de ventilación y extracción de humos.
- Reglas para la selección de materiales para la protección contra incendios de conductos de aire.
- Tipos y características de los aislantes térmicos existentes.
- Protección contra incendios a base de basalto
- Estructuras de capa gruesa
- Tipos de protección combinados y de capa fina
- Procedimiento de instalación de protección contra incendios
- Errores típicos
Requisitos para los sistemas de ventilación y extracción de humos.
La lista de requisitos de seguridad contra incendios para la protección contra incendios de conductos de aire se puede encontrar en las reglas de SP7.13130.2013. Al organizar los sistemas de ventilación, se tienen en cuenta los parámetros de inflamabilidad de los retardantes de fuego, así como su cumplimiento con la categoría del objeto: edificio residencial, local industrial, etc.
Además, se tienen en cuenta los siguientes puntos:
- el límite de resistencia al fuego del material de los propios conductos de aire;
- factores climáticos (temperatura, en particular);
- requisitos para las instalaciones con servicio.
La protección contra incendios de los conductos de ventilación y los conductos de aire de acuerdo con las normas existentes es igual a los materiales con resistencia al fuego no menos que el mismo indicador para paneles de pared.
Al elegir equipos para edificios de gran altura, se permite utilizar placas de aislamiento y protección con características de inflamabilidad de clase "A". Está permitido utilizar materiales de categoría "B" (difícilmente inflamables) en los compartimentos de fuego. Para los conductos de aire que no cruzan las rutas de evacuación y los elementos estructurales del techo, se aceptan revestimientos de clase B1.
Reglas para la selección de materiales para la protección contra incendios de conductos de aire.
El revestimiento ignífugo de los conductos de aire se selecciona teniendo en cuenta su cumplimiento de los niveles de seguridad contra incendios establecidos por las normas para estructuras y materiales modernos. En este caso, se deben tener en cuenta las condiciones de funcionamiento de los sistemas de extracción de humos (domésticos o industriales). Para indicar el índice de protección contra incendios de cualquier material, se utiliza el símbolo EI, seguido de un número correspondiente a su resistencia al fuego (dentro de 15-150).
De acuerdo con SNiP, se adoptan las siguientes marcas estándar:
- EI 150 - materiales destinados a conductos de aire de paso o de tránsito;
- EI 45 - revestimientos y vallas para estructuras de desagüe verticales;
- EI 30: elementos de protección utilizados dentro del bloque cortafuegos.
Para el aislamiento térmico de los conductos de aire, se recomienda seleccionar materiales resistentes a las vibraciones con buenas propiedades de insonorización.
Tipos y características de los aislantes térmicos existentes.
La protección contra incendios de los conductos de ventilación incluidos en los sistemas de ventilación forzada está representada por los siguientes materiales especiales:
- aislamiento ignífugo;
- estructuras fibrosas a base de basalto;
- vallas de capa fina y capa gruesa;
- elementos del tipo combinado.
La primera posición está representada por esteras de lana mineral o vermiculita, así como bloques de basalto de forma adecuada.Para montar estos materiales en conductos de aire, se utilizan sujetadores separados como tornillos autorroscantes o alambre de acero.
Protección contra incendios a base de basalto
Las estructuras de fibra de basalto atraen a los usuarios por su resistencia a las vibraciones y entornos agresivos. Además, son completamente seguros para el ser humano, ligeros, sin encogimiento y baja permeabilidad a la humedad. Estos recubrimientos se aplican a las superficies protegidas mediante pulverización.
Sobre la base de las estructuras de basalto originales, además de los recubrimientos líquidos, se obtienen esteras y lonas en rollo fáciles de instalar. Los elementos de protección externos aumentan la resistencia al fuego de las superficies de conductos y conductos de aire (E1). Con un aumento en el espesor de la capa aplicada, este indicador aumenta y bajo ciertas condiciones puede llegar a 150 unidades.
Estructuras de capa gruesa
Los elementos de protección contra incendios de capa gruesa incluyen los siguientes tipos:
- varios tipos de yesos;
- pastas especiales de fosfato;
- masillas especiales;
- amianto y fibras minerales.
Las mezclas líquidas preparadas a base de estos materiales se aplican en una capa de hasta 1 cm sobre una malla metálica previamente fijada sobre las superficies. Al mismo tiempo, se debe tener en cuenta la posible deformación y agrietamiento de los materiales con cambios bruscos de temperatura y humedad. Además, cuando se usa una protección masiva de capa gruesa, toda la estructura de escape de aire se vuelve algo más pesada, lo que hace necesario usar sujetadores y espaciadores adicionales durante su instalación. Cuando el espacio entre la pared y el conducto es demasiado pequeño, será muy difícil hacer esto.
Tipos de protección combinados y de capa fina
Para la disposición del aislamiento contra incendios de conductos de aire de tipo combinado, se utilizan masillas y composiciones en rollo de varias clases con una base de basalto. En el proceso de tratamiento protector, el material se aplica primero a una base adhesiva previamente preparada y luego se cubre con una funda de aluminio. La protección contra incendios de capa delgada es una variedad de tintes, así como esmaltes y barnices preparados a base de agua (orgánica).
Cuando la temperatura ambiente aumenta, se forma una capa carbonosa especial en las composiciones enumeradas, que tiene buenas características de aislamiento térmico. Los beneficios de los tintes líquidos incluyen:
- durabilidad;
- facilidad de aplicación y bajo peso;
- estética;
- rentabilidad.
Con la ayuda de tintes, es posible procesar los lugares más inaccesibles de las estructuras de ventilación. Al mismo tiempo, los materiales colorantes son inferiores a otras muestras de recubrimientos protectores en términos de resistencia al fuego. Otra desventaja significativa de estos productos es su costo relativamente alto.
Procedimiento de instalación de protección contra incendios
El procedimiento para organizar la protección contra incendios está determinado por el tipo de material utilizado (losas, lana de basalto o masilla líquida). Las esteras de fibra de basalto, por ejemplo, se unen a las tuberías con pegamento utilizando sujetadores especiales. En este caso, la secuencia de operaciones realizadas se ve así:
- Las superficies protegidas se limpian a fondo de restos de grasa y suciedad, se desengrasan con un disolvente.
- Pase a la preparación de los montajes. Para ello, se sueldan piezas de alambre de acero blando al cuerpo del conducto de aire, mediante el cual se fija la lámina ignífuga.
- El material protector se corta en espacios en blanco, el tamaño correspondiente al diámetro de las tuberías. Para equipar la base de la caja protectora (su plano inferior), se toma una hoja completa. Los lados y la tapa se cortan al diámetro de la tubería con un pequeño margen para el diseño de juntas (hasta 10 cm).
- Las superficies de las losas y la tubería de salida de aire se tratan con un adhesivo preparado de antemano.
- Los materiales protectores se aplican con una capa de papel de aluminio en el exterior y luego se fijan con hardware o alambre estándar.

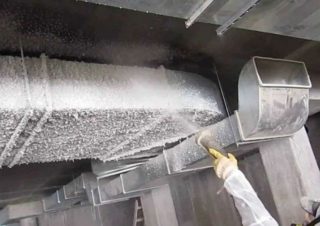

Si el material protector tiene consistencia líquida, se aplica a las superficies tratadas mediante pulverización con pistola o con rodillos especiales. En el caso más simple, se utilizan cepillos ordinarios para estos fines. Al final de las operaciones de pegado y pintado, se deja que la estructura tratada se asiente hasta que la composición protectora esté completamente seca. Solo después de esto se permite el funcionamiento completo de la unidad de ventilación.
Además del método de fijación con pegamento, existen otros métodos, pero las opciones mecánicas son las más comunes. Entre ellos, destacan el uso de bandas especiales y la sujeción mediante alfileres o agujas soldados. Al usarlos, se presta especial atención a la protección contra incendios de los montajes de conductos de aire, cuya calidad determina la confiabilidad de su funcionamiento.
Errores típicos
Al llevar a cabo las medidas de protección, es importante tener en cuenta los siguientes puntos:
- No se permite superposición en las áreas donde se pueden unir las tiras de basalto.
- No se debe cometer el mismo error al unir el material ignífugo con los elementos de las estructuras de cerramiento.
- Los soportes, colgadores y otros componentes de los soportes del conducto no deben dejarse sin protección contra incendios.
Es necesario evitar errores, que se manifiestan en el incumplimiento de los métodos de protección de los conductos de aire con los requisitos de las normas vigentes.
