Csatlakozási ábra a lakásban lévő gépekhez a mérő után

A gépnek a mérőóra vagy a kapcsolótáblára történő telepítésének folyamata általában nem okoz nehézségeket és kis időt vesz igénybe. A legfontosabb az összes vezető mag helyes csatlakoztatása, különben a készülék elég gyorsan meghibásodik. Annak érdekében, hogy a csatlakoztatáskor ne merüljenek fel problémák, javasoljuk, hogy először ismerkedjen meg a működési elvvel és az elektromos eszköz csatlakozási rajzával, valamint készítse el az összes szükséges leltárt.

A megszakítók típusai

Az elektromos hálózat számára 3 típusú megszakító létezik. Különböző méretű rakományokkal képesek dolgozni, és tervezési jellemzőikben különböznek egymástól.

• Levegős elektromos gépek. Ezeket az elektromos berendezéseket 3-4 pólussal lehet felszerelni, és akár 6,3 kA teljes áramerősségnek is ellenállnak. Nagy teljesítményű elektromos áramkörökbe telepítve.
• Öntött kapcsolók, amelyeket legfeljebb 1 kA áramerősségű ipari hálózatokban lehet használni. Öntött tokban gyártották, ezért kapták ezt a nevet.
• A moduláris AV eszközöket olyan háztartási hálózatokban használják, ahol kis értékű áram folyik. Rendszerint 1-2 oszlopuk van, szélességük pedig 1,75 cm-es többszöröse.

Van még egy típusú megszakító, az úgynevezett differenciál megszakítók. Különbségük az analógoktól az, hogy az eszköz további RCD-vel van ellátva.

A kioldók a megszakítók szerves részét képezik. Szükségesek ezek az áramkör megszakításához, amikor az elektromos hálózat paramétereinek megengedett értékét túllépik, és ezzel leállítják az áramellátást. Kétféle reléer létezik - termikus és elektromágneses. Az első esetben a gépek szinte azonnal beindulnak, míg utóbbiak kis időt vesz igénybe.

Hogyan működnek a biztonsági kapcsolók

Általános szabály, hogy a gépeket manuálisan (távolról vagy meghajtó segítségével), az üzemeltetési szabályok megsértése esetén pedig automatikusan kikapcsolják. Az üzemmód megsértése a feszültség kritikus szintre történő csökkenését vagy növekedését, a túláramok kialakulását jelenti. Minden megszakító túlfeszültség-leválasztással és néhány alulfeszültség-leválasztással rendelkezik.

A megszakítók a funkcionalitástól függően fordított teljesítményű, alul- és túláramú megszakítókra vannak felosztva.

Automatikus megszakítókra van szükség az elektromos áramkör automatikus nyitásához, amikor a meghatározott határértékek túlterhelései, valamint rövidzárlati áramok keletkeznek benne. Cserélik a biztosítékot és a kapcsolót, amelyek szelektív védelmet nyújtanak rendellenes vagy vészhelyzetek esetén.

Ha a munkakörnyezet eltér a normálistól, például a magas légnedvességtől, akkor az elektromos szerkezeteket emellett speciális vegyszer- vagy porállóságú szekrényekbe vagy dobozokba kell helyezni.

Hogyan lehet csatlakoztatni egy automatát

A kiindulási helyzetben van egy kapcsolótábla, amelybe minden elektromos terméket és vezetéket beépítenek - bejövő és kimenő a fogyasztótól.

Az elektromos szerelők kifejlesztettek egy általános algoritmust a kétpólusú megszakító csatlakoztatására az elosztótáblán:

1. A lakás vagy a ház áramellátása ki van kapcsolva. Különleges berendezésekkel - multiméterrel vagy indikátoros csavarhúzóval - ellenőrizheti, hogy nincs-e feszültség.
2. A megszakító egy speciális rögzítő sínre van szerelve, és reteszekkel biztonságosan rögzítve van. A telepítés során nem kell DIN sínt használni, de ez bonyolítja a folyamatot.
3. A bejövő és a kimenő vezetők vezetői kb. 8-10 mm-re vannak leválasztva.
4. Egy nulla bemenet és egy fázis kerül be a két felső bilincsbe.
5. A kimenő nulla és a fázis a két alsó furatba kerül.
6. A csatlakoztatás után gondosan ellenőriznie kell a rögzítés megbízhatóságát. Ehhez az útmutatót gondosan veszik és mozgatják különböző irányokba. Ha a vezető nem csúszik ki a furatból, a csatlakozás biztonságos. Ha mégis kiugrott, akkor jobban meg kell húzni a csavart.
7. Minden villamos munka végén feszültség kerül a hálózatra, és ellenőrzik az elektromos szerkezet működőképességét.

Ha szigorúan követi a lépésenkénti telepítési algoritmust, akkor nem lehetnek nehézségek.

Csatlakozási ábra a lakásban lévő gépekhez a mérő után

A megszakítót azonnal utána kell csatlakoztatni a mérőhöz. A mérőből kijövő fázisvezeték a megszakítóhoz csatlakozik. A nulla vezetéket nem kell behelyezni a gépbe, a kapcsolótáblában egy speciális blokkkal kapcsolják, amelyet hagyományosan nulla vezetéknek neveznek. A megszakító ugyanolyan elektromos védőeszközként szolgál, mint egy kapcsoló.

A készülék csatlakoztatása a panelhez

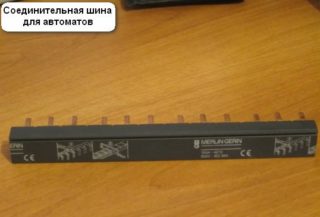

Bonyolultnak tűnhet a gép áramköri kapcsoló áramköre. A panelben lévő megszakítókat egy speciális vágáshoz kell csatlakoztatni, amely minden fázisterhelésre megy. Ezen kívül az áramkörbe párhuzamosan telepített összes kimenő gépet a panel bemeneti gépéről kapcsolják ki. A bemeneti gép fázishuzala a felső érintkezőkhöz (furatokhoz) csatlakozik.

Ebben az esetben fontos betartani a szelektivitási szabályt, amely szerint egynél több védelmi rendszert használnak a kapcsolótáblában, ebből következik, hogy a névleges megszakító áram feletti megszakítónak nagyobbnak kell lennie, mint a lefelé irányuló. A nulla bevezető vezetéket megszakítás nélkül át kell kapcsolni egy speciális blokkra, amellyel a kapcsolótábla fel van szerelve. 0. blokknak hívják. A kimenő kábelek és a nulla vezetők csatlakoznak hozzá a terhelésekhez.

Gyakran a kábel hármas földvezetékkel van felszerelve. Ebben az esetben egy speciális kiegészítő földelő blokkot biztosítunk. Szükséges, hogy az összes földvezetéket hozzá lehessen vezetni, amelyek a kábelektől és a kimenő vezetékekig terjednek.

A helytelen csatlakozás következményei

Ha a gépet nem megfelelően csatlakoztatják, ez a készülék gyors meghibásodását és rövidzárlatot okozhat, ami tüzet okozhat. A kellemetlen következmények valószínűségének kiküszöbölése érdekében javasoljuk, hogy ismerkedjen meg a gép csatlakoztatásakor a leggyakoribb hibákkal:

• A tápvezeték alulról indul. A PUE szabályai szerint ez a telepítési lehetőség nem tilos, de a villanyszerelők a biztonság és a magas színvonalú munka érdekében javasolják, hogy felülről rögzített kapcsolatot hozzanak létre.
• A csapok túl szorosan vannak rögzítve a rögzítő csavarral. Ezt nem szabad megengedni, különben károsodhat a szigetelő réteg és a kábel vezetőmagjának integritása, valamint maga az eset is deformálódhat.
• Helytelenül csatlakoztatott vezetők. A csatlakoztatáskor fontos betartani a szigorú betartást: a fázis a fázis alatt van összekötve, a nulla pedig nulla alatt van (feltéve, hogy kétpólusú kapcsolót használnak).

• Pénztakarékosság érdekében egyes villanyszerelők egy kétpólusú helyett egy egyszerre két egypólusú megszakítót telepítenek. Ez tilos, mert a fázist és a nullát egyszerre kell leválasztani.
• A magok rögzítésekor nem a csupasz érintkezők esnek az ülésbe, hanem a szigetelőanyag. Csatlakozás előtt a huzalt annyira le kell hámozni, amennyire a kísérő modelldokumentáció előírja. Ha egy csavarral lenyomja a szigetelést, az érintkezés meggyengül, a mag felmelegszik. A jövőben ez károsíthatja a készüléket és tüzet okozhat.
• Az automatikus eszköz helytelen megválasztása. Lehetséges, hogy kevesebb energiára tervezik, mint amilyen valójában.

A megszakító kiszámításakor a kapott értékeket mindig felfelé kerekítik.

Az automatikus kapcsolók nélkülözhetetlen dolog egy modern lakásban és házban, amelyek nagyszámú drága háztartási és elektromos készülékkel vannak felszerelve. Javasoljuk, hogy megvásárolja őket nagy üzletláncokban vagy megbízható és jól bevált gyártók hivatalos képviselőitől. Vásárláskor fontos, hogy rendelkezzen az összes szükséges kísérő dokumentációval.
