A beltéri huzalozás kétféleképpen hajtható végre - nyitott és zárt. A nyitott vezetékeket a legkönnyebb felszerelni és lefektetni az elektromos vezetékeket. Nem igényel falbontást, így a kábeleket ilyen módon fektetheti az építkezés után. A nyitott vezetékeket ritkán használják. Megzavarhatja a szoba belsejét, ezért bizonyos területeken inkább külső típusú vezetőket vezetnek. A telepítés egyszerű és nem igényel sok időt, de bizonyos szabályokat be kell tartani.
Elsődleges követelmények
Az elektromos vezetékek elvégzése olyan folyamat, amelynek során minden árnyalatot figyelembe kell venni. A szabályoktól való eltérés vészhelyzethez és tűzveszélyes helyzethez vezethet.
Az alapvető szabályok a következők:
- Ne szerelje a kültéri kábelt olyan kondenzvezeték alá, amely kondenzátumot gyűjt.
- A hősugárzókat nem szabad kábelekkel ellátott helyen elhelyezni.
- Javasolt a kábelek további védelemmel történő lefektetése. A vezető típusának megválasztását (merev, árnyékolt, rugalmas) az üzemeltetési és alkalmazási feltételek határozzák meg.
Elosztódobozok a szabadon elhelyezett vezetékekhez - Ha a vezetékeket vízvezeték-fülkékbe szerelik, akkor nem szükséges csatlakozódobozt használni.

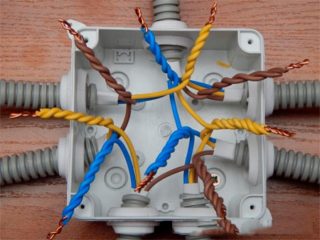

- A kábelek magjai csak speciális elosztódobozokban vannak összekötve egymással.
- Az elosztótáblát olyan helyen kell elhelyezni, hogy a parancsnok szükség esetén könnyen hozzáférhessen hozzá. Nedves helyiségben történő használat esetén a fedélre a további tömörség érdekében tömítéseket helyeznek el.
Telepítés előtt a vezetékeket szemrevételezéssel ellenőrizni kell. A kimenethez, a kapcsolóhoz és más tápfeszültségekhez való csatlakozásig a teljes hosszukon sérülésektől, törésektől, szigetelés meghibásodástól mentesen kell lenniük.
A kábel felszerelése
A vezetőt műanyag konzolok segítségével rögzítik. Kábellel együtt vásárolják meg annak átmérője szerint. A rögzítő mechanizmusok között nem lehet nagy távolság, mivel a huzal megereszkedik. A bilincseket a kábel mindkét oldalán és az elemek csatlakozási pontjai mellett helyezzük el. A telefon- és elektromos vezetékek vízszintes lefektetésénél a kapcsokat egymás fölé helyezzük, legfeljebb 40 cm távolságra. Ha a vezető páncélozott, akkor a minimális távolság 75 cm-re nő. Függőleges huzalozás esetén a a rögzítő eszközök nem haladják meg az 1 m-t.
A vízszintes helyzetben védett hagyományos vezetők számára a kapcsok legfeljebb 25 cm távolságra, függőleges helyzetben - legfeljebb 40 cm - helyezkednek el. A bilincs és az elektromos elem közötti intervallumnak meg kell lennie legfeljebb 10 cm lehet.
Az erővonal keresztezheti a nem elektromos vezetéket. Ebben az esetben legalább 3 cm-es intervallumnak kell lennie közöttük. A vezetőket a legkisebb 8 cm-es sugárral hajlíthatja meg.
A nyitott huzalozás előnyei és hátrányai
A huzalozás nyitott módszerének megvannak a maga előnyei és hátrányai. Az előnyök a következő tényezőket tartalmazzák:
- Könnyű telepítés.
- A falak és a mennyezet integritását nem sértik, mivel nem kell őket üldözni.
- Elektromos vezetékek vezetésének lehetősége a befejező munkálatok után
- Nem kell további hardvert vásárolni.
- Könnyen cserélhető vezetékek és elemek törés esetén.
- Olcsóság. A villanyszerelő kevesebbet számít fel a szabadon elhelyezett vezetékek beszereléséért.
Mínuszok:
- Nem vonzó megjelenés. A szüreti huzal nem alkalmas minden belső térre. Leggyakrabban loft, retro, steampunk szobákban használják. A szép megjelenés kialakításához profi tervező segítségére lehet szükség.
- Figyelembe kell venni a helyiség műszaki színvonalát.
- Az elektromos kábel károsodásának veszélye, különösen, ha azt nem hullámosított cső vagy hátsó doboz védi.
- Nagy tűzveszély.
- A külső hatások (hőmérséklet, UV, nedvesség) elleni védelem igénye. Különösen fontos, ha vezetékeket visznek az utcára.
A nyitott huzalozás előnyeinek és hátrányainak, valamint jellemzőinek tanulmányozása után a ház tulajdonosa eldönti, hogy ezt választja-e, vagy jobb, ha előnyben részesíti a rejtett telepítést. Azt is el kell döntenie: a munkát önállóan vagy villanyszerelő hívásával fogják elvégezni.
A felületre szerelés fő módszerei
Korábban a nyitott vezetékek telepítését csak kerámia szigetelők falára és mennyezetére történő rögzítésével hajtották végre. Most több módszer létezik, és a főbbek a következők:
- Szerelés gombokra vagy konzolokra. A vezetékeket speciális konzolok segítségével rögzítik a falra, bizonyos távolságra egymástól. A fémcsíkokat általában használják. Ez a kábelek kezelésének legolcsóbb és legegyszerűbb módja. Hátrányok - bizonytalanság és vonzó megjelenés.
- Telepítés csövekbe. A kábeleket speciális, fémből és műanyagból készült elektromos csövekbe helyezik. Megbízhatóan megvédik a vezetőt a tűztől és a mechanikai sérülésektől. A faházakban jobb hullámos csövet használni. A megvásárolt cső átmérője a benne levő összes vezető teljes vastagságától függ. A diagram készítésekor fontos átgondolni a helyet, hogy a csövek ne keresztezzék egymást.
- Tömítés dobozokban. Ehhez tartós elektromos dobozokat, kábelcsatornákat vagy szegélyléceket használnak. Az ilyen szerkezeteket nem lehet egyenetlen falakon elhelyezni, ellentétben a hullámos csövekkel. Különböző típusú dobozok léteznek, amelyek megválasztása a helyiség típusától, a falak típusától, az üzemeltetési körülményektől és egyéb mutatóktól függ. Ezek a vázdobozok felpattintható fedéllel vannak felszerelve a könnyű nyitás és eltávolítás érdekében. Stílusos kialakításuk (félig antik, retro), különböző színek (fekete, fehér, színes), és könnyen felszerelhetők aljzatok és kapcsolók.
Az összes ismertetett telepítési opció hasonló telepítési algoritmussal rendelkezik. A nehézség szintén minden esetben azonos.
Telepítési technológia
Az elektromos vezetékek nyílt módon történő telepítését a következő algoritmus szerint hajtják végre:
- Projekt létrehozása. Meghatározzák az aljzatok, kapcsolók, dobozok és egyéb elemek számát és helyét.
- Megfelelő anyagok vásárlása. Megfelelőnek kell lenniük a teljesítmény, a biztonsági követelmények, a szoba dekorációja szempontjából, és antisztatikusaknak kell lenniük. Retro sodrott huzal használható a belső kialakítástól függően. A kültéri termékeket megfelelően védeni kell.
- Rögzítő dobozok.
- Vezeték. A sodrott huzalt vagy a házba helyezik, vagy kapcsokkal rögzítik, a választott módszertől függően.
Az utolsó lépés az áramellátás és a funkcionalitás ellenőrzése.
Ügyeljen arra, hogy figyeljen az alapanyag megválasztására. A rögzítőeszközök megválasztása ettől függ.A dobozokat a fához csavarokkal, a téglához vagy a betonhoz - a tiplikhez, panelekhez és födémekhez - a pillangó rögzítők rögzítik.
Gyakori hibák
A külső huzalozás könnyebb, mint a zárt huzalozás, de a kézművesek számos gyakori hibát elkövetnek. A legnépszerűbbek a következők:
- Strukturált rendszer hiánya. Ha nem gondolkodik előre a csavart kábel belső vezetékezésén a nyitott vezetékezésnél, akkor csökken az egész összeszerelt rendszer megbízhatósága és kényelme.
- Alacsony minőségű anyagok kiválasztása. A ház biztonsága közvetlenül függ a vezetékek és dobozok minőségétől, ezért fontos, hogy előnyben részesítsék a bevált termékeket. Mindent megvásárolhat az építőanyagok és elektromos készülékek professzionális üzletében. Olyan jól ismert márkákat kell választania, amelyek felelősek az áruk minőségéért és rendelkeznek a megfelelő licencekkel.
- Vezetékek vásárlása a készlet figyelembe vétele nélkül. A kültéri elektromos kábel keresztmetszetének helytelen kiszámítása 20% -os hozzáadás nélkül túlterhelést és tüzet okozhat.
- Erőteljes elektromos készülékek csatlakoztatása közös aljzathoz, és nem külön kábelen keresztül. Még a professzionális nagy teljesítményű kimenetnél sem biztos, hogy a kábelezés képes kezelni a terhelést.
A réz és az alumínium kombinációja a fémek gyors korróziójához vezet - Csavart huzalcsatlakozás. Ezt a módszert a PUE szigorúan tiltja, ezért jobb a terminálokat használni.
- Réz és alumínium huzalok érintkezése. Ezeknek az anyagoknak különböző tulajdonságai vannak, ezért ha megpróbálja összekapcsolni őket, az érintkezés megbízhatatlan lesz, és gyorsan lebomlik.
- Az elosztódobozok helytelen elhelyezkedése. 20 cm-rel a mennyezet alatt vannak elhelyezve, hogy csökkentsék a véletlen károsodás kockázatát.
- A földelés hiánya.
- Aljzatok és kapcsolók telepítése olyan helyekre, ahol nehéz elérni a lakás bármely bérlőjének kezét.
A biztonsági intézkedések betartása és a telepítési algoritmus szigorú betartása segíteni fogja a mestert abban, hogy biztonságos és szép kültéri elektromos vezetékeket készítsen a házban.
