Nepareiza darbība, pārspriegumi un spiediena kritumi var izraisīt apkures sistēmas nepareizu darbību. Šāda veida situāciju sekas ir kritiskas: daļu salaušana, konstrukcijas iznīcināšana, nopietni draudi cilvēka dzīvībai. Vienkāršs apsildes sistēmas drošības vārsts palīdzēs izvairīties no nedrošiem riskiem. Tāpēc ir vērts izprast to šķirnes, darbības principu, izvēles iezīmes.
Darbības princips

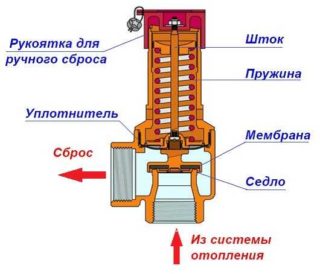

Galvenais vārsta elements ir tērauda atsperes. Pateicoties savai elastībai, tas kontrolē spiedienu uz vienīgo membrānu, kas bloķē ārējo izeju. Membrāna atrodas seglos, un to atbalsta atspere, kuras gals balstās pret metāla paplāksni. Tas ir droši nostiprināts uz kāta, piestiprināts pie plastmasas sviras.
Drošības vārsts apkurei darbojas šādi:
- Normālos apstākļos membrāna atrodas sēdeklī, pilnībā bloķē eju.
- Tiklīdz dzesēšanas šķidrums pārkarst, tas sāk paplašināties, radot paaugstinātu spiedienu slēgtā hidrauliskajā sistēmā. Pēdējo bieži kompensē izplešanās tvertne.
- Ja aizplūdes vērtība palielinās līdz vārsta iedarbināšanas vērtībai (visbiežāk 3 bāri), atspere tiek saspiesta, diafragma atver eju. Viršanas dzesēšanas šķidrums tiek automātiski izgāzts, līdz atspere aizver caurbraukšanas atveri.
- Sadalījuma gadījumā lieko spiedienu var noņemt manuāli. Tad jums vajadzētu pagriezt rokturi drošības mehānisma augšpusē.
Izplūdes mehānisms ir uzstādīts galvenajā sekcijā netālu no siltuma vienības. Ieteicamais attālums ir 0,5 m.
Ja katls darbojas ar lielu jaudu (dzesēšanas šķidruma temperatūra sasniedz 95 ° C), tad aizsargierīces darbība notiek cikliski. Tas ārkārtīgi negatīvi ietekmē drošības ierīci: hermētiskuma zuduma dēļ tā noplūst.
Vārstu šķirnes
Šādi mehānismi ir piemēroti uzstādīšanai apkures sistēmā:
Atiestatīt
Apkures funkciju drošības vārsts darbojas pēc visvienkāršākās drošības ierīces principa: izveidojušās gāzes vai siltumnesējs pēc pārspiediena robežas sasniegšanas nospiež membrānu un atstāj sistēmu.
Svira-krava
Piemērots caurulēm ar diametru 0,2 m un lielāku. Apkures sistēmās, kurās siltuma avots ir katls, sviras-kravas vārsti nav uzstādīti. Šie mehānismi izmanto svaru, lai palielinātu ietekmi uz membrānu. Lai noteiktu spiediena spēku, sasniedzot vārsta nodošanu ekspluatācijā, regulēšanu veic, mainot slodzes svaru.
Atpakaļ
Šāda veida avārijas ierīce ir uzstādīta, lai mazinātu pārmērīgu spiedienu. Turklāt tas ļauj dzesēšanas šķidrumam pārvietoties pa caurulēm tikai vienā plūsmā, ko nosaka projekts.
Atsperes piekrauts
Pieprasītākā ierīce, ko izmanto autonomai apkures sistēmai. Ierīce ir izturīga, vienkārša konstrukcija: kātu nospiež atsperes. Pielāgojiet ierīces iedarbināšanas parametrus, izmantojot iespējamo vadības mehānismu.Trieciena spēku nosaka saspiešanas pakāpe.
Bumba
Tam ir ļoti vienkāršs dizains: caurums ir aizvērts ar parasto tērauda lodi (pēc svara spēka). Vārsta atvēršanas spiediens tiek aprēķināts iepriekš, tas tieši atkarīgs no urbuma diametra un lodītes svara.
Gaiss
Šāda vārsta mērķis ir atbrīvot sistēmu no radušajām gāzēm, kas rada sastrēgumus un novērš pareizu apkures darbību.
Vārsta uzstādīšanas prasības
Ierīce pārmērīga ūdens spiediena noņemšanai tiek uzstādīta, ņemot vērā izplešanās tvertni apkures sistēmā. Drošības vārsts tiek iedarbināts pēc tam, kad ir iztukšots diafragmas tvertnes tilpums. Mehānisms ir novietots uz cauruļvada, kas savienots ar katla sprauslu. Aptuvenais attālums ir 20 - 30 cm.
Šajā gadījumā obligāti jāievēro šādi nosacījumi:
- Ja vārsts ir uzstādīts atsevišķi no drošības grupas, vispirms jāuzstāda manometrs, lai uzraudzītu spiedienu.
- Neuzstādiet vārstu vārstus, krānus, sūkņus starp vārstu un sildierīci.
- Lai izvadītu dzesēšanas šķidrumu, vārstam (izplūdes caurulei) ir pievienota caurule.
- Aizsardzības mehānismu ieteicams uzstādīt siltumnesēja cirkulācijas sistēmas augstākajā punktā.
- Aizsardzības ierīce jānomaina pēc septiņām līdz astoņām darbībām hermētiskuma zaudēšanas dēļ.
Apkures sistēmas drošības vārsts ir svarīgs autonomas slēgta tipa apkures elements, pilnīgi neatkarīgi no katla veida. Pat ja pēdējā ir sava drošības grupa, eksperti iesaka instalēt citu pašā ķēdē.
Ieteikumi, izvēloties
Pirms īpaša drošības aprīkojuma iegādes ir nepieciešams detalizēti izpētīt katlu iekārtas tehniskos parametrus. Ir ļoti ieteicams rūpīgi izlasīt ražotāja instrukcijas par iekārtas robežas parametriem.
Vajadzīgā vārsta izvēlē liela nozīme ir šādiem kritērijiem:
- siltummezglu veiktspēja;
- pieļaujamais spiediens sistēmā apkures iekārtu siltuma atdevei;
- vārsta diametrs.
Papildus iepriekšminētajam ir jāpārbauda, vai aizsargmehānisma spiediena regulatoram ir diapazons, kas piemērots apkures vienības parametriem. Reakcijas spiedienam vajadzētu pārsniegt normālas sistēmas darbības vērtību par 25–30%.
Vārsta diametram jāatbilst ieplūdes lielumam. Pretējā gadījumā hidrauliskās pretestības ietekmē vārsts nevarēs pilnībā veikt savas funkcijas.
Nav slikti, ja ierīce ir izgatavota no misiņa. Tam ir mazs siltuma izplešanās koeficients. Šī īpašība izslēdz ķermeņa iznīcināšanu pārmērīga spiediena ietekmē. Vadības bloks ir izgatavots no augstas temperatūras izturīgiem materiāliem, kas saglabā nepieciešamo stingrību pat saskarē ar verdošu ūdeni.
Vārsta iedarbināšanas iemesli
Darba drošības ierīce nekad nedarbosies bez iemesla. Katra vārsta iedarbināšana jāpārbauda, lai noteiktu provocējošo faktoru. Tās var būt vairākas. Lai gan tie ne vienmēr ir nopietni, visi ir pakļauti pārbaudei.
- Nestabila apkures katla termoregulācijas sistēmas darbība vai kļūme. Trauksmes signāli parasti ir bieži, ūdens noplūde ir bagātīga.
- Izplešanās trauku problēmas. Tā var būt sākotnējā iestatīšana. Slēptie iemesli: sprauslas darbības traucējumi, membrānas plīsumi. Šādos gadījumos sistēmā rodas pēkšņi spiediena pieaugumi, kas noved pie īsām un biežām vārstu atverēm.
- Spiediena robežvērtība apkures sistēmā. Aizsardzības mehānisms nedaudz noplūst.Šādas izpausmes ir, jo atsperes ierīces precizitāte ir ± 20%. Lai izvairītos no šādām situācijām, jums vajadzētu precīzāk konfigurēt sistēmu un izvēlēties piemērotu aprīkojumu.
- Vārsta nodilums. Pēc vairākiem braucieniem aizsargierīces veiktspēja samazinās. Tāpēc labāk to nomainīt ar jaunu vai salabot.
- Atsperes darbības traucējumi. Tas notiek laika gaitā, pat ja nav trauksmes. Dažreiz graušana notiek dzesēšanas šķidruma iesūkšanās rezultātā ap kātu. Līdzīgos apstākļos nevar izvairīties arī no remonta vai nomaiņas.
Izmantojot sarkano rokturi, varat pārbaudīt drošības vārsta veselību. Ja pagriežat to pulksteņrādītāja kustības virzienā, uz parastā vārsta vajadzētu parādīties ūdenim. Plūsma apstājas uzreiz pēc kloķa apstāšanās. Ja tas nenotiek, jums atkal jāpagriež. Kad tas nepalīdz, būs jāaizstāj aizsargierīce.
Drošības ierīce spiediena regulēšanai tiek uzskatīta par diezgan uzticamu tās konstrukcijas īpašību dēļ. Izvēles priekšvakarā, pirmkārt, jums jāpievērš uzmanība materiāla kvalitātes īpašībām, jums nevajadzētu iegādāties lētu produktu. Pareiza vārsta iestatīšana atbilstoši pieļaujamajam katla spiedienam ir ļoti svarīga.
