Zastosowanie turbodeflektorów wentylacyjnych

Mniej problemów ze słabym ciągiem kominowym przy zastosowaniu turbodeflektora do wentylacji. Urządzenie normalizuje wymianę powietrza. Koszt zwraca się w pierwszym roku eksploatacji dzięki oszczędności energii. Ciągły obrót głowicy obrotowej eliminuje backdraft. Turbodeflektor stosowany jest w systemach wentylacyjnych i systemach usuwania produktów spalania.

Definicja turbodeflektora

Turbodeflektor montowany jest na kominie w celu zwiększenia ciągu

Deflektor to aerodynamiczna konstrukcja montowana nad kominem. Urządzenie wykorzystuje zasadę Bernoulliego. Efekt polega na tym, że ciśnienie statyczne w kanale maleje wraz ze wzrostem prędkości powietrza i zmianą powierzchni poprzecznej rury. Wentylowane turbodeflektory zwiększają siłę ciągu i wydajność kanału wydechowego.

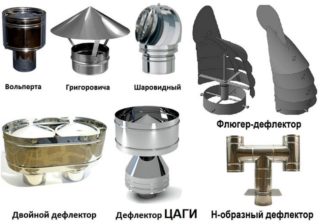

Stosowane są wspólne projekty:

  • klasyczny kształt - prostokątny, kwadratowy, okrągły;
  • tsagi - dysze mają ekran w postaci cylindra, w którym znajduje się stożkowy deflektor;
  • Grigorovich - powszechna opcja jest umieszczana na dyszy w postaci ściętego stożka, taki model jest często wykonywany ręcznie;
  • obrotowy - ma kulistą podkładkę, zawiera turbinę i łopatki w konstrukcji;
  • w kształcie litery n, podwójna - wykonywana w postaci dwóch prostopadłych rurek połączonych wydrążonym mostkiem, do którego połączona jest rura wydechowa.

Modele statyczne są instalowane w przewodach wspólnych budynków wielokondygnacyjnych oraz w indywidualnych systemach wentylacyjnych, służących do koordynowania oddymiania w obiegach grzewczych oraz wentylacji zsypów śmieci.

Budowa i zasada działania

Zasada działania turbodeflektora

Urządzenie wykorzystuje wiatr do rozrzedzenia atmosfery w szybie wentylacyjnym i przyspieszenia usuwania zanieczyszczonego strumienia. Zasada działania turbodeflektora polega na tym, że zmiana siły i kierunku działania cyklonu nie wpływa na efektywność działania, ponieważ wirnik zawsze obraca się w jednym kierunku i opróżnia przestrzeń wału.

Projekt składa się z 2 części:

  1. Wierzchołek jest reprezentowany przez obrotową głowicę, której ruch jest nadawany przez wiatr z powodu nacisku na łopaty. Głowica montowana jest na łożyskach o zerowej charakterystyce oporowej. Łopaty obracają się na łożyskach wałeczkowych, ruch będzie równomierny przy słabym i silnym wietrze.
  2. Dno wykonane jest w formie podstawy, którą mocuje się do głowicy komina. W obudowie znajdują się otwory na sprzęt. W zestawie przejścia dachowe pod kątem 15 - 35° na życzenie kupującego.

Intensywność przepływu powietrza zapobiega przewróceniu się ciągu, a daszek nad rurą chroni przed wnikaniem gruzu i opadów atmosferycznych.

Plusy i minusy turbodeflektorów do wentylacji

Urządzenie nie wymaga podłączenia elektrycznego, gdyż działa pod wpływem wiatru

Urządzenia pomagają zwiększyć wymianę powietrza, zapobiegają pojawianiu się kondensacji w przestrzeni między elementami dachu.

Turbowentylator kominowy ma zalety w zastosowaniu:

  • nie wymaga podłączenia do prądu;
  • ma długą żywotność, w zależności od materiału, na którym pracuje od 10 do 15 lat;
  • kanały, w których znajduje się deflektor obrotowy, są rzadziej czyszczone ze względu na wykluczenie przypadkowego wejścia przedmiotów;
  • kompaktowe i lekkie urządzenia nie obciążają rury;
  • do instalacji nie są wymagane żadne specjalne umiejętności;
  • sprzęt prawie nie zamarza na mrozie ze względu na stałą mobilność.

Stosowanie turbodeflektora ma pewne wady. Ze względu na silny ciąg w kanale, palniki kotła gazowego czasami wybuchają. Turbina zatrzymuje się przy całkowicie bezwietrznej pogodzie, gdy wilgotność względna powietrza osiąga granicę lub silne mrozy.

Sprzęt nie może być stosowany jako główne urządzenie siłowe w systemach obsługujących pomieszczenia o zwiększonych wymaganiach dotyczących czyszczenia (laboratoria, niektóre branże).

Rodzaje turbodeflektorów

Odmiany deflektorów w kształcie

Opracowano wiele rodzajów deflektorów, aby wybrać model z obrotową głowicą, który będzie działał skutecznie w określonym środowisku. Wszystkie urządzenia różnią się charakterystyką techniczną, mimo że opcje dostępne na rynku są prawie takie same z wyglądu.

Modele turbin obrotowych różnią się:

  • według materiału części zamiennych;
  • według rozmiaru pierścienia łączącego.

Ruchome części sprzętu wymagają okresowej konserwacji. Koszt turbodeflektorów jest dość wysoki, więc wielu właścicieli może wykonać i zainstalować konstrukcję własnymi rękami.

Według materiału produkcyjnego

Deflektory turbo wykonane ze stali nierdzewnej, ocynkowane i powlekane polimerem

Wybór materiału zależy od preferencji i budżetu kupującego. Niektóre części turbodoładowanego urządzenia są wykonane z tworzywa sztucznego. Materiał organiczny na bazie naturalnych lub syntetycznych polimerów nie reaguje na wilgoć, wytrącanie kwasów.

Główne materiały to:

  • cienkie blachy ze stali chromowanej lub ocynkowanej z matowym odcieniem prezentowane są w opcjach budżetowych;
  • stal nierdzewna ma podwójny koszt w stosunku do poprzedniego materiału, jest malowana proszkowo w standardowych kolorach pokryć dachowych;
  • metal konstrukcyjny z powłoką polimerową nie odbiega kolorem od elewacji czy dachu budynku.

Stal jest związkiem węgla i żelaza, pierwszy pierwiastek nadaje stopowi twardość i wytrzymałość, ale zmniejsza ciągliwość i ciągliwość. Cynkowanie ogniowe służy do zapobiegania korozji powierzchni i jest niezawodną metodą ochrony.

Chromowanie nasyca powierzchnię stali cząsteczkami chromu w prądzie elektrycznym lub w kąpieli elektrolitycznej. Przetwarzanie zwiększa odporność metalu na pękanie i poprawia wygląd produktów. Stal nierdzewna jest stosowana jako niepowlekana lub z warstwą dekoracyjną, aktywnie odporna na korozję dzięki dodatkowi chromu, fosforu, niklu, miedzi podczas produkcji.

Według średnicy pierścienia łączącego

Turbodeflektor dobierany jest w zależności od wielkości podstawy

Wielkość siedziska podana jest w oznakowaniu i paszporcie produktu. Przyrost średnicy wynosi 5 mm, dostępne są rozmiary od 100 do 200 mm. Ponad 200 mm jest produkowanych w rozmiarach 250, 300, 315, 355, 400, 500, 600, 680 i 800 mm. Średnice turbin do ekstrakcji 1000 mm i inne wykonujemy na zamówienie.

Deflektor montowany jest na odcinku wylotowym rury wentylacyjnej, który może mieć przekrój o różnych kształtach. Urządzenia dostępne są z okrągłą, kwadratową podstawą. Istnieją turbodeflektory z podstawą skrzynkową typu przejściowego. Montowane są na przewodach wentylacyjnych wykonanych z cegieł lub bloczków.

Turbina zachowuje swoją sprawność, jeżeli powierzchnia przekroju pierścienia gniazda różni się od tego samego parametru rury o nie więcej niż 15%.

Obszar zastosowań

Turbodeflektor na kanale wentylacyjnym budynku wielokondygnacyjnego

Dysza obrotowa na głowicy szybu wentylacyjnego przeznaczona jest do pomieszczeń wymagających przyspieszonej wymiany powietrza.Urządzenie doskonale sprawdziło się jako element systemu oddymiania do ogrzewania budynków.

Turbodeflektor jest używany:

  1. W domach wielokondygnacyjnych i budynkach prywatnych. Urządzenie zwiększa ciąg w kanałach wentylacyjnych ostatnich pięter, eliminuje ryzyko ciągu wstecznego. We własnych domach deflektor montowany jest do przewietrzania piwnic, magazynów, sklepów spożywczych oraz służy do kominów.
  2. W gospodarstwach w budynkach inwentarskich i rolniczych. Służą do wyposażenia pionów górniczych kurników, stajni, sianokosów, przechowalni zboża.
  3. W branżach przyjaznych dla środowiska oraz w zakładach przetwórczych.
  4. W miejscach publicznych i zatłoczonych, takich jak kompleksy sportowe, powierzchnie handlowe, teatry itp.

Urządzenie służy do wentylacji podłóg na poddaszu oraz wentylacji szczeliny dachowej. W tym celu stosuje się urządzenie o średnicy dna 315 - 355 mm, które zajmuje powierzchnię 50 - 80 m2. Wielkość wentylowanej powierzchni poddasza zależy od nachylenia dachu i wzrasta wraz ze stromością zbocza. Okap kominowy będzie działał wydajniej przy zastosowaniu deflektora obrotowego.

Instalacja i konserwacja

Turbiny zwiększające trakcję umieszcza się na dachu prostym i spadzistym, montowanym na wylocie kanału dymowego lub komina. Na dachu dwuspadowym wybierany jest najwyższy punkt, a wysokość wylotu wentylacyjnego jest obliczana z uwzględnieniem wielkości deflektora. Montaż nie jest trudny, więc możesz zainstalować turbodeflektor do wentylacji z własnymi rakami. Konserwacja obejmuje smarowanie łożysk wałeczków i sprawdzanie ruchu ostrza.

Powody zatrzymania wirnika:

  • brak prądów wiatrowych;
  • zatarcie łożysk z powodu niedrożności mechanicznej lub braku smarowania;
  • zamrażanie mechanizmu.

Częsta konserwacja nie jest wymagana, wystarczy raz w roku sprawdzić stan urządzenia i wspiąć się na dach w przypadku postoju. W procesie smarowania nasadka jest usuwana, pierścień ustalający jest odłączany za pomocą ściągacza. W ten sposób wymienia się łożysko.

Zrób to sam deflektor turbo

Rysunki dla turbodeflektora

Istnieją 2 opcje domowej roboty deflektora turbo, który można łatwo zaprojektować własnymi rękami. W pierwszym przypadku korpus wykonany jest z metalowego pojemnika w formie walca. Ostrza są wycinane ze ścian, należy je wygiąć na zewnątrz. Obudowa montowana jest na wale obrotowym bez użycia łożysk. Podstawa wykonana jest z kawałka metalowej rury o odpowiedniej średnicy. Urządzenie mocowane jest do wylotu wentylacyjnego za pomocą zacisku. Projekt jest gorszy z wyglądu od modeli fabrycznych, dlatego jest umieszczony na budynkach gospodarczych.

Druga opcja jest wykonywana za pomocą rysunku turbodeflektora, który jest przenoszony na karton, części wycina się nożyczkami. Części są przenoszone na metal za pomocą gotowych wzorów. Przed połączeniem odbywa się przymiarka i dopasowanie. Do połączenia używane są wkręty samogwintujące, śruby z nakrętkami i metalowe paski. Średnica pierścienia jest mierzona w miejscu montażu, wał i tuleja wykonane są z tego samego metalu.

Plany

Najpierw oblicza się zapotrzebowanie, następnie wykonuje się rysunki, które można pobrać w Internecie. Rysunek ma znaczenie, jeśli ilość blachy stalowej jest ograniczona. Dzięki temu części będą rozmieszczone w sposób zwarty i nie zostanie zmarnowana dodatkowa przestrzeń. Wycięte części są składane w makiety, aby sprawdzić dokładność wymiarową.

Możesz obliczyć zapotrzebowanie na urządzenie za pomocą wzoru N = V / Pgdzie:

  • N - liczba deflektorów;
  • V - wentylowana objętość;
  • P - wydajność urządzenia (dostępna w karcie technicznej).

Wentylowaną objętość oblicza się, mnożąc objętość pomieszczenia przez wymaganą wymianę powietrza.

Wybór turbodeflektora

Oprócz deflektora montowany jest wentylator na wypadek braku wiatru.

Przy wykrywaniu słabego ciągu lepiej wybrać typy z turbodoładowaniem, ponieważ instalacje statyczne nie załatwią sprawy. Lepiej kupić mechanizm z zamkniętym systemem łożyskowym.W budżetowych modelach często stosuje się otwarte zawiasy, które szybciej pokrywają lód.

Opcje wyboru:

  • przez średnicę wylotu komina lub szybu wentylacyjnego;
  • przez pole przekroju kanału.

Jeżeli deflektor montowany jest na dachu bez otworów wentylacyjnych, ilość oblicza się według wydajności, z uwzględnieniem kubatury przestrzeni dachowej. Na obszarach o regularnych silnych wiatrach deflektor w kształcie litery H sprawdza się dobrze.

Przedsiębiorstwo Turbovent produkuje turbiny aluminiowe, grubość metalu wynosi 0,5 - 1 mm. Jako podstawę stosuje się blachy stalowe ocynkowane 0,7 - 0,9 mm. Do malowania używany jest katalog RAL. Producent Turbomax produkuje naturalne wzmacniacze trakcyjne ze stali AISI 321 o grubości 0,5 mm. Produkt wytrzymuje temperatury do + 250 ° C, dlatego jest instalowany na kominach z pieców.
