Para que os aparelhos elétricos funcionem sem problemas e por muito tempo, é importante garantir um contato confiável e um encaixe perfeito do cabo na rede elétrica. Para isso, use terminais especiais para fios projetados para crimpagem. Para um desempenho de trabalho de alta qualidade, você precisa se familiarizar com as características do evento e preparar uma ferramenta especial.
Finalidade e âmbito
A principal tarefa dos terminais é fornecer contato confiável entre vários condutores, um barramento e um fio, bem como uma braçadeira e um fio. Eles também são usados para simplificar o trabalho de instalação associado a equipamentos elétricos na execução de quaisquer operações tecnológicas.
Os terminais de cabo funcionam como um análogo de qualidade de várias torções e todos os tipos de conexões caseiras que ainda são muito comuns. Este dispositivo barato e fácil de usar serve como garantia de fixação de alta qualidade do fio dentro da luva.
Marcação de terminais de arame
A rotulagem dos produtos varia de acordo com o fabricante especializado na produção de peças de mão. Alguns deles preferem rotulagem alfanumérica completa, enquanto outros usam apenas valores numéricos.
As características de marcação e design dependem do padrão a partir do qual foi fabricado. Os mais populares são os padrões domésticos e europeus, como GOST 23981-80, TU e din.
Designações de letras:
- Tipos de pontas: manga - G, anular - K, tubular - T, pino - Sh.
- Construção: divisão - R, pai - P, mãe - M.
- Equipamento opcional com isolamento de vinil: combinação de VI ou V.
A designação digital inclui a seção transversal e a área do terminal, o diâmetro do orifício destinado à conexão com o núcleo do cabo. Também pode conter informações sobre o tamanho do orifício do parafuso.
Opções de execução
Por design, as pontas são divididas em parafuso e aquelas que requerem crimpagem. A peculiaridade do primeiro é que o cabo é preso por parafusos. É preferível usar o segundo tipo se você tiver que trabalhar com fios de núcleo único. Em casa e em casa, a segunda opção é usada com mais frequência, uma vez que também são adequados para cabos multicore flexíveis.
Além disso, as peças são divididas em vários tipos, dependendo do método de conexão: angular, garfo e reto, anel, manga.
Seleção de terminais para crimpagem de fios
- Um dos aspectos mais importantes é o tamanho do cabo.Se for maior que o diâmetro do orifício da ponta, o cabo simplesmente não entrará na manga; se menos, a conexão não será firme.
- Os métodos de conexão de hardware também podem variar. A parte da fiação deve ser usada se a conexão direta não for possível.
Para obter uma boa conexão, você deve levar em consideração a flexibilidade das ponteiras.

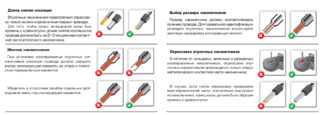

Regras básicas para crimpagem
Para realizar a crimpagem de fios de alta qualidade usando terminais, é importante observar as seguintes regras e recomendações:
- Escolha a parte de fiação certa.
- Descasque os fios completamente.
- Para crimpagem de alta qualidade, use equipamentos especiais.
- Escolha a matriz certa.
Um fator importante do qual o resultado depende é a aderência estrita à sequência de ações durante a crimpagem.
Para não danificar os elementos de conexão, é necessário ajustar adicionalmente o diâmetro da pinça de prensagem.
Dicas de pin NShVI
NSHVI são peças elétricas do tipo plug do tipo manga. Eles são feitos de cobre eletrolítico e a parte traseira é revestida com material isolante. O material é tratado com estanhagem galvânica.
Na indústria e em casa, essas peças são usadas para cravar cabos com uma seção transversal de pelo menos 0,25 mm2. Em comparação com os análogos, este tipo de estrutura apresenta muitas vantagens, sendo a principal uma significativa economia de tempo gasto na crimpagem.
A crimpagem do fio trançado NSHVI é realizada da seguinte forma:
- Analise a área da seção transversal do fio e selecione a marca de ferrolho correta. É importante que as veias entrem livremente pela lateral da saia.
- Recomenda-se comprar camisas com uma pequena margem. Por exemplo, um fio de 1,25 mm deve ser crimpado com uma manga de 1,5 mm², e a seção transversal da saia não será superior a 2,5 mm².
Para um desempenho de trabalho de alta qualidade, é recomendado o uso de pinças de prensagem especiais ou pinças hidráulicas, ferramentas da marca PK1 ou PK1M.
As pontas são usadas não apenas para a operação correta e de longo prazo de dispositivos elétricos, mas também por razões de segurança. Conexões soltas podem causar curto-circuito e incêndio, resultando em grandes danos à saúde e à propriedade.
