A seleção dos componentes do sistema de aquecimento é uma tarefa fundamental do projeto. Seus parâmetros operacionais devem corresponder aos calculados, e o controle deve ser simples e o mais automatizado possível. Como escolher caldeiras e bombas domésticas para aquecimento: caldeiras a gás, diesel, elétricas? Primeiro você precisa descobrir seu propósito e características de trabalho.
Principais componentes de aquecimento
O princípio de operação de qualquer sistema de aquecimento autônomo é aquecer a água até o nível necessário e transportá-la para radiadores e baterias. A primeira tarefa deve ser realizada por queimadores domésticos de gás para aquecimento ou dispositivos semelhantes. Para aumentar a velocidade de movimento do refrigerante, bombas de circulação são instaladas.
Este esquema deve garantir o funcionamento normal do fornecimento de calor. Na prática, é necessário selecionar corretamente as bombas de aquecimento doméstico e caldeiras, com base nos parâmetros reais do sistema futuro. Para isso, são levados em consideração os seguintes fatores:
- Potência de aquecimento estimada. Depende das perdas de calor do edifício, do seu volume e das características climáticas de uma determinada região;
- Volume do refrigerante;
- Características dos radiadores e baterias - produção de calor;
- Tipo de sistema - fechado, circulação forçada, gravitacional, etc.
Esses dados são estimativas e são calculados primeiro. De acordo com os números obtidos, são selecionadas as caldeiras ideais para aquecimento doméstico a gás e outros componentes de fornecimento de calor.
As características do sistema podem mudar durante sua operação. Portanto, ao calcular, você deve estabelecer uma pequena margem para todos os parâmetros de 10-15%.

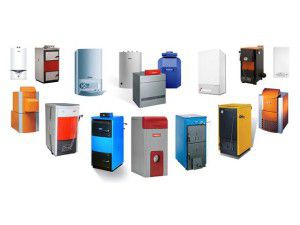

Caldeiras de aquecimento doméstico
Sem o que o funcionamento de qualquer sistema de aquecimento autônomo é impossível? Seu "coração" são as caldeiras, que fornecem aquecimento do refrigerante até o nível necessário. Apesar das diferenças estruturais, todos eles têm um elemento comum - a zona de aumento da temperatura do refrigerante.
A escolha de uma caldeira começa com o cálculo de suas características - potência, funcionalidade necessária. Você também precisa prestar atenção à qualidade e ao fabricante. Cada tipo de dispositivo de aquecimento tem uma determinada vida útil. Assim, as caldeiras de aquecimento doméstico a diesel precisam de limpeza periódica dos bicos. Caso contrário, eles ficam obstruídos e, como resultado, deterioram os parâmetros de combustão do combustível.
As principais características das caldeiras são:
- Potência nominal;
- O tipo de combustível utilizado - gás, carvão, madeira, diesel ou opções alternativas (coletores solares, sistemas geotérmicos);
- Componentes adicionais - tanque de expansão, bomba de circulação, controles e elementos de segurança.
Se for possível conectar à linha de transmissão de gás, eles escolhem caldeiras de aquecimento a gás de piso doméstico. Na maioria dos casos, eles atendem a todos os requisitos acima. Uma alternativa a eles são os modelos a combustível sólido, elétricos ou a diesel.
Cada tipo de caldeira de aquecimento tem requisitos de instalação específicos. Eles podem ser encontrados nas instruções de um modelo específico.
Caldeiras de aquecimento a gás
Apesar do constante crescimento do custo do gás, ainda é o tipo de combustível mais barato.Qualquer caldeira de aquecimento a gás doméstico consiste em uma câmara de combustão, um trocador de calor e componentes adicionais.
Para a organização do aquecimento autônomo, a melhor opção é adquirir uma caldeira a gás. Seus parâmetros foram calculados por engenheiros profissionais e o material de fabricação, na maioria dos casos, atende aos requisitos modernos. No entanto, existe a possibilidade de atualizar a antiga caldeira de combustível sólido. Isso requer um queimador de gás doméstico para aquecimento.
É uma unidade separada instalada na câmara de combustão. Durante sua operação, a energia térmica será transferida do gás de combustão para o trocador de calor da caldeira. Mas, ao mesmo tempo, deve-se levar em consideração as especificidades - nem todos os queimadores de gás para caldeiras de aquecimento doméstico podem ser instalados na estrutura antiga:
Queimador de gás As dimensões de montagem devem corresponder às da câmera;
- A potência dos queimadores a gás para caldeiras domésticas é calculada para um modelo específico. Caso contrário, o trocador de calor queimará;
- Dependendo do tipo de gás (principal ou liquefeito), selecione um conjunto de adaptadores para o funcionamento do queimador.
Se algum desses requisitos não for atendido, você deve considerar a compra de caldeiras de aquecimento a gás para uso doméstico. Eles são adaptados para trabalhar com gás liquefeito e canalizado. Eles também se distinguem por um alto grau de confiabilidade. Mas, além dos parâmetros técnicos, deve-se atentar para o custo dos queimadores a gás para caldeiras de aquecimento doméstico. É significativamente inferior ao das caldeiras.
| Modelo | potência, kWt | Custo, esfregue. |
| Caldeiras | ||
| ATON Atmo 10E | 10 | 12340 |
| Eurotherm KT 20 TB | 20 | 17760 |
| Ross Lux AOGV-24 | 24 | 23240 |
| Queimadores de gás | ||
| LAMBORGHINI EM 3-E.D1 | 17 | 22000 |
| Weishaupt WG 20 N / 1-C | 120 | 202800 |
Além disso, queimadores de aquecimento doméstico a gás são usados para modernizar caldeiras. Os modelos modernos possuem ajuste em vários estágios e proteção confiável.
É melhor comprar uma caldeira doméstica a gás com a configuração máxima - uma bomba, um tanque de expansão e um grupo de segurança. Desta forma, você pode otimizar os custos de organização do fornecimento de calor autônomo.
Caldeiras de aquecimento a diesel
Este tipo de equipamento de aquecimento é usado se for possível comprar combustível a um custo aceitável. O princípio de funcionamento das caldeiras de aquecimento doméstico a diesel é, em muitos aspectos, semelhante ao funcionamento de uma unidade de energia semelhante a um carro.
O combustível é pré-aquecido para reduzir a viscosidade. Em seguida, é encaminhado para o bocal, onde o ar é injetado com o auxílio de uma bomba ou turbina. A mistura resultante inflama e aquece o trocador de calor da caldeira. Assim, a energia térmica é transferida para a água quente.
Ao contrário das caldeiras de aquecimento a gás de piso doméstico, os modelos movidos a diesel têm uma série de recursos em operação:
- A composição do combustível deve ser verificada cuidadosamente. A presença de óleos essenciais ou componentes que contenham álcool não é permitida. Recomenda-se também pré-filtrar o combustível antes de abastecê-lo em uma caldeira de aquecimento doméstico a diesel;
- Requisitos especiais se aplicam ao local onde o combustível é armazenado. Os recipientes devem ser herméticos.
As instalações a diesel têm análogos aos queimadores de gás para caldeiras de aquecimento doméstico. Eles podem ser instalados em uma estrutura existente. Os requisitos de desempenho para queimadores a diesel são os mesmos que os queimadores a gás.
Recomenda-se a aquisição de queimadores a diesel que utilizem óleo reciclado.
Caldeiras de aquecimento elétrico
Se a casa não tiver canalização de gás e a organização do fornecimento de calor a diesel não for lucrativa, são instaladas caldeiras de aquecimento elétrico doméstico. Eles se distinguem pela possibilidade de regulagem de potência suave, têm uma ligeira inércia de operação e também podem fazer parte de um pequeno sistema de aquecimento.
Atualmente, existem vários tipos de caldeiras de aquecimento elétrico doméstico no mercado. A principal diferença entre eles é a forma de aquecer a água:
- Elementos de aquecimento... Funcionam devido ao efeito resistivo, quando um termoelemento de alta resistência gera calor quando a corrente passa por ele;
- Eletrodo... O aquecimento ocorre devido à divisão das moléculas de água em elétrons e íons. Eles se movem para os eletrodos de polaridade reversa, aumentando assim a temperatura do meio;
- Indução... Use o fenômeno da indução eletromagnética. O campo criado entre o núcleo e o enrolamento aumenta a temperatura do refrigerante.
Cada um desses tipos de caldeiras elétricas para aquecimento doméstico tem suas próprias vantagens e desvantagens. Para sistemas pequenos, o uso de modelos de eletrodo é recomendado. No entanto, eles requerem uma composição especial do refrigerante. Os modelos tradicionais com elementos de aquecimento têm-se mostrado bem em casas de aquecimento de áreas médias e grandes.
Para uma caldeira com elemento de aquecimento aberto, é obrigatório descalcificar uma vez a cada 2-3 anos.
Bombas domésticas para aquecimento
Para aumentar a vazão do refrigerante, são necessárias bombas domésticas de circulação para aquecimento. Seus parâmetros são calculados antecipadamente para um sistema de fornecimento de calor específico. Estruturalmente, as bombas de aquecimento domésticas são compostas por uma unidade de potência e um impulsor rotativo.
Para selecionar um modelo adequado, você precisa conhecer os parâmetros básicos da bomba de circulação. O determinante é o poder de sua unidade de energia. Na verdade, o desempenho deste elemento de aquecimento depende disso.
Além disso, as seguintes características de uma bomba de circulação doméstica para aquecimento devem ser calculadas com antecedência:
- Desempenho... A quantidade de volume de portador de calor que passa por um determinado período de tempo - m³ / hora;
- Pressão... Determina o quão alto a coluna de água pode aumentar quando a bomba está funcionando - m.
Recentemente, este elemento de aquecimento é encontrado não apenas em sistemas fechados, mas também em sistemas abertos. Graças à bomba de circulação, a distribuição de calor pelos radiadores e radiadores é normalizada.
É importante lembrar que tanto a bomba quanto a caldeira de aquecimento devem formar um único sistema de aquecimento para a casa. Portanto, seus parâmetros são calculados antecipadamente.
O vídeo mostra um exemplo de cálculo de uma bomba para aquecimento:
