Ako si vyrobiť rebrík s vlastnými rukami z kovu

Rebríky berú ťažké bremená, takže musia byť silné. Pokiaľ ide o spoľahlivosť, jedným z najlepších materiálov je kov. Rebrík na kovovom ráme poskytuje pevnosť a bezpečnosť súčasne. Kovové konštrukcie sú zaslúžene populárne, pretože dobre zapadajú do interiéru, šetria miesto vďaka menším podperám a ľahko sa opravujú. Rám vyrobený z kovových konštrukcií je ľahko opláštiteľný inými materiálmi pre architektúru domu, interiér.

Odrody schodov na kovovom ráme

Na mieste inštalácie

Schodisko je možné používať trvale alebo dočasne. Kovové schody do druhého poschodia sú klasifikované takto:

• základné pre všeobecné použitie;
• pomocné - podkrovie, strešná krytina, náhradné;
• intra-apartment, intra-house - na pohyb osôb v medziach domu alebo bytu;
• hasiči;
• slávnostný;
• záhrada.

Schodiská na trvalé použitie sú stacionárne. Na dočasné použitie je možné ich zložiť, posunúť od seba, prenášať.

Výrobnou metódou

Podľa spôsobu montáže existujú 2 samostatné typy schodiskového rámu. Ich rozdiel je v konečnej podobe:

• Monolitické alebo otvorené. Konštrukcia musí byť počas výroby starostlivo namontovaná. Neexistuje dokonalá pokožka. Neopatrná montáž kovového rámu povedie k priedelu celého produktu. Rám je možné vyrobiť bez stúpačiek pomocou jednej chrbtice alebo 2 nadväzcov. Po inštalácii je základňa lakovaná, lakovaná, ale už nie je potrebné ju dokončovať. Takéto rozpätia sa musia vykonať po úplnom dokončení priestorov.
• Modulárne s hrubým rámom. Základňa je vyrobená z kanála kvôli zníženiu nákladov. Pri zdobení miestnosti je rám namaľovaný. Je lepšie nechať dokončenie krokov, plotov na neskôr - po ukončení špinavej práce.

Na želanie je možné rám úplne skryť. K tomu sú okrem krokov stúpačky nainštalované bočné steny. Kosour za nimi nebude viditeľný.

Dokončením

Vzhľad železného schodiska sa nie vždy zhoduje s dizajnom domu. Pri sekundárnych uličných štruktúrach nechajú všetko tak, alebo sú hotové z materiálov, ktoré sa neboja zrážok a mrazu. Z vnútornej strany je dôležitá krásna úprava s kombináciou praktických a dekoratívnych funkcií.

Kovový rám je opláštený ktorýmkoľvek jedným materiálom alebo je kombinovaná povrchová úprava vyrobená z 2 alebo viacerých materiálov. V rozpočtovej verzii sú kosoura jednoducho vymaľované.

Strom je povolený používať na schody, stúpačky. Ako ploty - kovové prvky, sklo, sadrokartón. Vonkajší laminátový obklad je možnosťou rozpočtu.

Pre schody bez kosouru alebo kované je vonkajšia povrchová úprava voliteľná.

Podľa princípu zariadenia

Všetky schody sú rozdelené do 2 veľkých podtypov: s nosníkmi a bez nich. Rám schodiska často vyzerá ako nosný nosník, na ktorom spočíva celá konštrukcia.

Medzi bezrámové konštrukcie patria konštrukcie, ktorých kroky nie sú viazané na nosný nosník. Montujú sa na skrutky, čapy. Druhá strana je pripevnená k stene pomocou rovnakých skrutiek.Časť je možné pripevniť k nosníku na stenu. Takéto vzory vyzerajú ľahko, vzdušne. Pokiaľ ide o únosnosť, nie sú horšie ako nosníky.

Podľa konštrukcie schodiska existujú:

• Skrutka. Sú to kroky smerujúce nahor. Takéto konštrukcie sú potrebné v miestnostiach, kde je málo miesta. Pozoruhodným príkladom je stúpanie v úzkych vežiach palácov. Skrutka je špirálovitá, zlomená, s niekoľkými plošinami. Konštrukcia je podopretá nosníkmi a skrutkami.
• Vzory špirály a skrutky sa môžu líšiť. Skrutka môže ležať na nosníkoch. Špirála je pripevnená k podpernému stĺpiku. Kroky sú na ňom akoby navlečené a sú usporiadané do ventilátora. Horná časť stĺpika je často pripevnená k stropu.
• Úľava od bolesti. V takýchto zariadeniach sa nepoužívajú rímsy. Rebrík je podopretý samostatným rámom. Celá váha konštrukcie sa prenáša na steny a strop.
• Pochodujúce. Najjednoduchšie, najbežnejšie modely. Pohonným prvkom sú nadväzce v uzavretých modeloch alebo motýle v otvorených.

Podľa dizajnových prvkov

Napriek rozmanitosti schodov na kovovom ráme je ich základná sada podobná.

• Kroky. Vodorovné plochy, na ktoré človek stúpa alebo klesá.
• Kosoura, tetivy. Nosné stupne konštrukčné časti umiestnené po stranách.
• Oplotenie. Sú to zábradlia, zábradlia, zábradlia, stĺpy pozdĺž susednej steny a chrániace človeka pred pádom.
• Nosníky, stĺpy, svorníky. Vzťahuje sa na zvislé podpery.

Hlavné možnosti nosného rámu:

• na kosoura sú kroky podopreté 1-3 lúčmi súčasne;
• keď sú umiestnené na tetivách, konce behúňov sú pripevnené k bočným stenám priečnikov;
• na skrutkách je rám zostavený z prvkov, kde sú schody a zábradlia spojené špeciálnymi skrutkami;
• káblové konštrukcie;
• konzola pripevnená k stene.

Pre pohyb malých detí by vzdialenosť medzi stĺpikmi a stĺpikmi nemala presiahnuť 15 cm.

Tvarom rámu

Pochodový typ je rozdelený do tried v závislosti od tvaru schodiska.

1. Rovno. Primitívna možnosť zdvíhania. Žiadne zákruty. Zaberá veľa miesta.
2. Dvojúrovňový s pochodovým rozdelením plošinou. Časti rebríka sú navzájom umiestnené v uhle 90 stupňov.
3. V tvare písmena U. Ťažká možnosť s paralelnými letmi. V strede sa urobí rozpätie - poschodová oblasť alebo medzipodlažná oblasť. Ako príklad - pochody vo viacpodlažných budovách.
4. Zaoblené. Dizajn pripomína skrutku, ale smer výstupu sa zhoduje so smerom k vstupu.
5. Trojdielny. Ťažká možnosť s kombináciou dvoch schodov v tvare písmena L.
6. Lichobežníkový. Toto je neobvyklá možnosť. Nemá žiadne obmedzenia v uhloch medzi pochodmi. Exkluzívny model je vhodný pre dizajnérske interiéry, neštandardné objekty. Prispôsobené rôznym možnostiam pre miestnosti, úrovne.

Izby nepravidelných tvarov si vyžadujú osobitný prístup. Kombinujú rôzne triedy stúpaní.

Výhody schodov na kovovom ráme

Železné schody majú veľa výhod:

• Kovový rám je odolnejší, pevnejší ako drevo.
• Kroky s kovovým rámom, trámy nevŕzgajú.
• Ľahko sa prispôsobíte akejkoľvek architektúre, interiéru.
• Majú zvýšenú udržiavateľnosť.

Strom časom vysychá - objavujú sa praskliny, praskajú povrchy, hnijú. Staré schodisko sa nezlomí pod nohami, ale stratí svoju niekdajšiu estetiku, začne vŕzgať a potácať sa. Zmeny sa iba zväčšia, vzhľadom na mäkkosť materiálu. Existujú špičkové exempláre z buku, duba a iných tvrdých drevín, nadčasové. Ale vyrobiť ich skúseným remeselníkom je veľmi drahé. Kovové schody sú odolnejšie voči dočasným zmenám. Jeho cena bude nižšia ako dub, buk, jaseň.

Vŕzganie je častým spoločníkom obyvateľov viacúrovňových drevených domov a apartmánov. Najjednoduchším spôsobom, ako sa vyhnúť tomuto javu, je urobiť schodisko do druhého poschodia na kovovom ráme v súkromnom dome. Vŕzganie je výsledkom spájania drevených konštrukcií. Pri dynamickom zaťažení sa prvky schodov začnú pohybovať, trieť sa o seba.Kroky, priečniky, stĺpiky a iné konjugácie môžu škrípať. Niekedy nie je ľahké nájsť miesto škrípania a problém vyriešiť. Kovová konštrukcia túto nevýhodu neobsahuje. Strom nepríde do kontaktu so stromom, na spojoch sú namontované plastové hmoždinky alebo špeciálne mäkké tesnenia.

Železná konštrukcia zapadne do klasiky aj do high-tech. Existuje veľa možností na výrobu rámu: oceľové tetivy, modulárny rám, rovný, zlomený kosour. Môžete dať úplne akýkoľvek pohľad. Dizajn je maľovaný v akejkoľvek farbe. Zábradlia sú inštalované z ľubovoľného materiálu - drevo, nehrdzavejúca oceľ, kovanie, interiér.

Zvýšená udržiavateľnosť kovového rámu je spojená s jednoduchou výmenou upevňovacieho bodu alebo prvku. To je takmer vždy dosť. Drevené konštrukcie nie vždy menia prvok po prvku. Ak je nosný tetiva zlomený, je nevyhnutná demontáž celej konštrukcie. Kovový motúz sa ťažko zlomí a ľahko sa spevní na slabom mieste.

GOST a výpočty

Pri konštrukcii schodov je dôležitý každý detail. Nedodržanie stavebných predpisov vedie k zraneniam a nepríjemnostiam pri používaní.

GOST 2312078 je použiteľný na schody, ploty, plošiny s prevádzkovou teplotou najmenej -65 stupňov. Všeobecné požiadavky normy:

• Sklon letu schodov je 45-60 stupňov.
• Rebríky a ich prvky musia odolávať krátkodobému zaťaženiu 200 - 400 kg / cm².
• Výška pochodu so sklonom 45 stupňov - až 4,2 m, so sklonom 60 stupňov - 6 m.
• Pri menšom sklone sú schody širšie - 50, 70, 90 cm pri 45 stupňoch; 50, 70 cm - pri 60 stupňoch.
• Výška plotu sa pohybuje od 1 do 1,2 m.
• Paluby s touto GOST sú perforované, mriežkované, plné zvlnené, zvárané z guľatej tyče, zo zvislých rovnobežných pásov.
• Štruktúra by nemala mať ostré rohy, hrany.
• Sklon stupňov po inštalácii nie je väčší ako 1 stupeň.
• Spojenie medzi plošinou a rozpätím je iba zvárané.

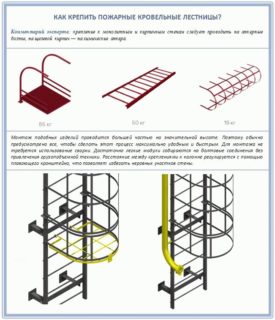

GOST R 53254-2009 ustanovuje požiadavky na výrobu, inštaláciu evakuácie, hasičov, pripevnené, dočasné schody.

• Hĺbka priblíženia je minimálne 25 cm so šírkou 90 cm, s výškou plotu viac ako 1,2 m.
• Pochodové konštrukcie sú namontované vo výškach viac ako 20 m, do tejto výšky sú možné vertikálne prvky.
• Vzdialenosť medzi tesne vzdialenými rozpätiami je viac ako 75 cm.

Samostatná požiadavka na vertikálne lety:

• Spodné rozpätie sa môže dať zasunúť.
• Zničenie stien v upevňovacích bodoch nie je povolené.
• Minimálne prípustné zaťaženie v strede pochodu je 180 kgf.
• Minimálne prípustné vodorovné zaťaženie zábradlia je 54 kgf, vzdialenosť medzi schodmi je až 35 cm, od tetivy po stenu je najmenej 30 centimetrov.
• Výška od spodného schodu po zem je až 1,5 m.
• Minimálna šírka schodiska bez zábradlia je 60 cm, s zábradlím 80 cm a viac.
• Pevnostné skúšky prebiehajú v čase uvedenia do prevádzky a v budúcnosti - minimálne raz za 5 rokov.

GOST 25772 83 sumarizuje regulačné dokumenty a predkladá všeobecné požiadavky:

• Požiadavky na zaťaženie plotov - 40 kgf vo všetkých smeroch s priehybom najviac 5 cm.
• Potiahnutie podpier protišmykovými materiálmi.
• Vzdialenosť od ľavého k pravému tetivu je 40-80 cm.
• Krok krok 30-34 cm.
• Výška medzi zemou a prvým schodom nie je väčšia ako 40 cm.
• Pre rebríky s výškou viac ako 5 m a sklonom 75 stupňov je potrebný oblúkový plot a konštrukcia na pripevnenie bezpečnostného pásu.
• Krok oblúkového plotu nie je väčší ako 80 cm, pričom sú navzájom pripevnené najmenej 3 vodidlá. Vzdialenosť medzi pochodom a oblúkmi je 70-80 cm.
• Testovanie konštrukcie najmenej raz ročne, pri prekročení štandardného zaťaženia o 20%.

Výpočet schodov v strede letu je založený na návrhu, uhle sklonu, šírke a hĺbke schodov.

• Za optimálnu šírku kroku sa považuje 30 cm.Táto hodnota je ideálna pre krok človeka a nedovolí mu stratiť sa. Podkrovné schody, pomocné, môžu mať menšiu šírku schodu.
• Minimálna vzdialenosť je 2 m.
• Výška schodu nie viac ako 20 cm.
• Optimálna šírka je asi 1 m.Redukcia sa neodporúča, pretože sťažuje priechod 2 osobám.

Projekt začína umiestnením a výberom štýlu. Potom sa vykoná podrobný výkres, vyberú sa materiály na opláštenie. Je dôležité merať vzdialenosť od podlahy prvého poschodia k podlahe druhého. Ak nie je podlahová krytina, poter, berie sa do úvahy ich hrúbka.

Pokyny na výrobu schodov na kovovom ráme

Kovové schodisko, ktoré je vyrobené ručne, sa niekedy vtesná do ťažko prístupného priestoru. Preto je spočiatku dôležité vytvoriť presný projekt, výkres. Podrobný návod:

1. Vykonajte skutočné meranie otvoru - šírka na čistej podlahe, výška.
2. Odstráňte veľkosť otvorov, dverí, okien, aby ste ich nezablokovali kovovým rámom.
3. Po skicovaní na papieri by ste mali preniesť výpočet kresby kovového schodiska do programu na modelovanie objemových objektov.
4. Zistite výšku od podlahy 1. poschodia po poschodie 2. poschodia. Určte počet pohodlných krokov na výstup. Výpočet rozmerov stupňov pod určitým uhlom sklonu nájdete v tabuľkách na internete, online kalkulačkách.
5. Počas fázy návrhu sa vyhnite výrobe navíjačov. Nakreslite 3D model. Túto fázu je možné poskytnúť konštrukčnej organizácii na revíziu.
6. Dbajte na to, aby vyrobené modely nenarúšali otváranie dverí a okien. Materiály a spojovacie prvky by sa mali brať s rezervou 5-10% a skladovať v suchej miestnosti. Nakreslite kovový rám:
7. Vyberte typ výpletu. Často sa používa 12P kanál alebo rúrka s rozmermi najmenej 100 * 100 mm. Pre kroky - uhol 35-50 mm. Regály na podlahu - potrubie 80 * 80 mm. Kosour susediaci so stenou môže byť vyrobený menej odolný, ak je možné do steny zakotviť.
8. Na ráme sú namontované nášľapné plochy a stúpačky z dreva, betónu, mramoru, laminátu. Je dovolené opustiť celokovové alebo priehradové schody.
9. Diely sú postupne zvárané, oplášťované, lakované.

Zlomené tvary vyžadujú vysokú presnosť. Ale v tomto prípade je kovového odpadu málo.

Na prefabrikovaných schodiskách najnovších generácií sa výška schodov, uhly otáčania môžu líšiť. Sú namontované na skrutkách. Držiaky sa neuvoľňujú, nevyžadujú dlhodobé dotiahnutie.

Inštalácia krokov a opláštenie konštrukcie

Kroky sa inštalujú na nosnú konštrukciu na základe umiestnenia pochodu, spôsobu aplikácie. Vedľajšie schody sú ponechané s otvoreným rámom, niekedy bez dokončenia. Pre interiér sú hotové nielen schody, ale aj rám.

Po dokončení schodov drevom sa získa úplná ilúzia konštrukcie z masívneho dreva. Drevo je tónované, tónované, lakované, voskované.

Alternatívou k drevu je laminátová doska. Drevovláknitá doska je lacnejšia. Je pripevnený na preglejkovom podstavci. Kvalitný laminát je odolný voči poškodeniu a odolný.

Keramické dlaždice zo slinku sa používajú na ozdobenie rámu schodiska vyrobeného z kovu vo vnútri domu a vonkajších konštrukcií. Sú odolné voči zrážkam, neboja sa špiny, mrazu, tepla. Škodlivé nie sú ani topánky s tvrdou podrážkou a podpätkami. Pre ulicu je navyše pokrytý protišmykovými nátermi.

Pre vonkajšie a vnútorné pochody sa používa terasová doska. Materiál sa nebojí vlhkosti, dobre vŕtané, rezané, lepené.

Dokončenie s mramorom, mozaika vyzerá veľkolepo. Prírodný mramor je možné nahradiť umelým mramorom na báze cementu.

Kovová konštrukcia znesie dokonca aj monolitické betónové stupne alebo prefabrikované.

Plot je vyrobený vo forme:

• prelamované mriežky;
• kovové rúry, tyče;
• polyuretán, drevené tvarové stĺpiky, plastové panely;
• sklenené vložky.

Kombinované typy opláštenia vyzerajú neobvykle a zaujímavo. V tomto prípade sa schodisko stane funkčným prvkom domu a súčasťou interiéru.
