Vlastnosti zariadenia a princíp činnosti pece na vypracovanie

Motoristi budú mať vždy motorový olej, ktorý si vypracoval svoju životnosť. Racionálne je použitú látku použiť na vykurovanie garáže, kôlne, technických miestností. Majitelia domov, pozemkov, ktoré majú auto, vlastnými rukami vyrábajú pracovnú pec s vodným okruhom. Niekedy zmontujú konštrukciu bez pripojenia vedenia, dajú modely s preplňovaním alebo kvapkajúcim olejom.

Čo funguje

Odtokový olej je motorový olej, ktorý sa predtým používal pri bežiacom motore stroja. Namazalo sa to podvozok a časti motora. V procese použitia je čistý produkt destilácie oleja nasýtený nečistotami kovových častíc v dôsledku trenia, solí, živice, sadzí. Odpadový produkt nie je vhodný na mazanie automobilových súčiastok, ale látka sa dobre spaľuje.

Použitý olej je vhodný na zapálenie ohňa a udržanie plameňa v krbe. Pri spaľovaní sa do ovzdušia uvoľňujú škodlivé plyny a prchavé zložky ťažkých kovov, olova, zinku, mangánu, ktoré preto neodvádzajú prácu pri grilovaní alebo ohništi. Svetová prax ukazuje, že takýto produkt je ideálny ako palivo pre kachle na olej.

Rozsah použitia domácej pece na vypracovanie

Pri spaľovaní použitý olej vonia silno a nepríjemne. Výpary sú pri pravidelnom vdychovaní zdraviu škodlivé. Na stenách a stropoch sa vždy objavia uhlíkové usadeniny a sadze. Z tohto dôvodu sa v obytnej budove nepoužíva pec na olej.

Výnimkou je prípad, keď neexistuje iná možnosť vykurovania. V takom prípade je potrebné urobiť ideálny systém núteného vetrania miestnosti. V pomocných a nebytových budovách sa môže takéto vykurovacie zariadenie inštalovať.

Dokonca aj jednoduchý kachľový sporák na prácu s vlastnými rukami vám umožňuje koordinovať rýchlosť horenia olejovej hmoty, takže so všetkými modelmi sa pracuje ekonomicky. Jednotku môžete nakonfigurovať tak, aby postupne ohrievala vzduch alebo poskytovala čo najrýchlejšie zahriatie.

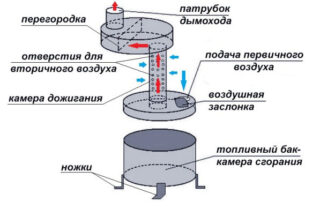

Všeobecné zásady fungovania rúry na pečenie

Samotný olej nehorí, ale dymí, preto sa používa princíp vznietenia uvoľňovaných pár.

Konštrukcia vyžaduje uzly:

• nádrž na ohrev olejovej hmoty;
• systém prívodu vzduchu;
• oddelenie pre dodatočné spaľovanie.

Do palivovej komory sa naleje vývin až 2/3 objemu paliva. Po usadení sa vytvorí dostatočný objem pár, tie sa zapália fakľou. Použite tlejúcu naolejovanú handru, pochodeň. Potom sa dvere uvedú do zatvorenej polohy, neotvoria sa, kým nespáli palivo.

Vyvinuté pary tiež vstupujú do prídavného spaľovania, kde horia spolu s kyslíkom s veľkým uvoľňovaním tepla. Proces je regulovaný klapkami. Spaľovací krb a dodatočné spaľovanie sú rovnako veľké. Pri správnom dizajne sa objaví modro-biely plameň.

Odrody pracovných pecí

Pec na pyrolýzu odpadového oleja z plynovej fľaše s vodným okruhom

Pripravte si dve nádoby, ktoré sú spojené perforovanou rúrkou. Spodná obsahuje olej, tu je zapálená. Pri horení horného valca sa teplota reguluje znížením intenzity prívodu pár do priestoru pre dodatočné spaľovanie.

Domáce kachle s núteným vetraním

V jednotke je zabudovaný ventilátor, ktorý posúva vzduch do prídavného spaľovania. Ukázalo sa, že je to efektívnejšie spaľovanie, do miestnosti idú rovnomerne vyhrievané prúdy. Niektoré modely poskytujú automatické ovládanie zapínania a vypínania ventilátora.

Odpadová pec zo starého plynového valca

Na výrobu vezmite valec s objemom 50 litrov. Cisterny sovietskych modelov na uskladnenie propánu fungujú dobre. Môžete brať kyslík, ale je to masívnejšie, je ťažšie ho zmeniť.

Pre vyššiu účinnosť je namontovaný výmenník tepla. Jednoduchá možnosť poskytuje železné plechy privarené k telu valca v konkrétnom poradí. Na plnenie oleja sa vyrába poklop so zapečatenými dverami.

Účinnosť pecí vyrobených z valca sa pohybuje v rozmedzí 85 - 90%. To je dobrý indikátor v porovnaní s inými domácimi ohniskami na vykurovanie miestností.

Preplňovaná pracovná pec

Prívod vzduchu je organizovaný pomocou zabudovanej turbíny; môže byť použitý z vykurovacieho systému pece automobilu VAZ.

Zariadenie na fúkanie vzduchu je vybrané s tepelne odolnými vlastnosťami, aby sa nezhoršilo po niekoľkých doplneniach paliva. Komín je vyrobený z rúry s priemerom 100 mm, je zváraný v hornej časti druhého valca, ktorý predtým vytvoril otvor pod odbočnou rúrou. Vnútorné steny by mali byť hladké, aby sa znížilo usadzovanie sadzí a špiny.

V tlakových jednotkách sa plameň horáka odkláňa a ohrieva jedno miesto na tele, takže v tejto oblasti môže vyhorieť.

Pracovná pec s vodným okruhom

Okruh na ohrev vody je pripojený k jednotke vlastnej výroby, ktorá prechádza cez priľahlé miestnosti a ohrieva ich. Na hornom povrchu pece je inštalovaná kovová nádrž na vodu a kvapalina sa vypúšťa do systému pomocou spojovacieho potrubia. Spätný okruh vracia použitú vodu do nádrže.

Je nainštalované otvorené a uzavreté vykurovacie vedenie. Pri prvej možnosti je potrebná kompenzačná nádrž na vyrovnanie tepelnej rozťažnosti potrubí. Spoje rúrok navzájom, so stenami nádrže na vodu sú hermeticky zvárané alebo sa používa závitové spojenie.

Odkvapkávač

Bezpečná voľba v porovnaní s rúrami na olejové valce, keď je celá hmota naložená jedným ťahom. Prívod paliva je koordinovaný presnejšie, takže existuje možnosť rovnomerného zvýšenia teploty. Je potrebná samostatná palivová nádrž, kde sa nachádza nevyužitá ťažba.

Zásobovanie kvapkajúcim olejom sa vykonáva pomocou automatického zariadenia. Medzi palivovou nádržou a spaľovacou komorou je položené olejové potrubie. Prietok kvapiek je riadený ventilom.

Nevýhodou pece s kvapkadlom je zložitosť dizajnu, ktorú začínajúci majstri nemôžu vždy vykonávať. Dizajn je vybraný pre konkrétne podmienky, takže môže dôjsť k niekoľkým úpravám. Vďaka tomu sa získa ekonomická pec s nízkou spotrebou nafty.

Výpočet veľkosti

Objem kúreniska sa zistí pri zohľadnení kvadratúry miestnosti. Normálne je potrebných asi 500 wattov na každý štvorec podlahy. Výpočet zahŕňa korekčné faktory, ktoré zohľadňujú materiál stien, podláh, plochu okien, dverí, priemernú ročnú teplotu v regióne. Multiplikátory nájdete v špeciálnych tabuľkách pre kúrenárov.

Získaná hodnota požadovanej energie a spotreba paliva určitých kachlí sa použijú na zistenie objemu kúreniska. Častejšie zaberajú objem 10 - 20 litrov.

Spotreba paliva a ekonomická uskutočniteľnosť

Spotreba je v závislosti na konštrukcii a rozmeroch pece približne 1 - 2 litre za hodinu, pričom sa teplo uvoľňuje v množstve 11 kW / hodinu na každý použitý liter. Zložky ťažby sú spálené o 85 - 90%. Použitý motorový olej je možné z hľadiska účinnosti porovnať s naftovým palivom.

Horšie funguje upchatá ťažba, v ktorej sú prítomné pevné častice, soli a ďalšie zložky. Takéto zmesi sa pred nalievaním do pece filtrujú. Spotreba sa môže znížiť, ak je jednotka pravidelne čistená od sadzí na stenách valca na jeho dne.

Materiály na výrobu

Vezmite dve plynové fľaše a vytvorte dvojkomorovú inštaláciu s parným prídavným spaľovaním.

Potrebné materiály:

• plechy s hrúbkou 6 a 4 mm. Rozmery závisia od rozmerov kachlí, podrobnosti sú na výkrese;
• železná rúrka DN s prierezom najmenej 100 mm, dĺžkou 2 metre;
• ventilátor;
• dýzy;
• skrutky s maticami alebo čapmi najmenej M12, podložky pre ne.

Pre prácu pripravia brúsku, zváranie, vŕtačku, zariadenie na ohýbanie kovu do valca.

Klady a zápory

Použitý olej majiteľa automobilu nič nestojí a ak ho nie je dosť, palivo sa dá kúpiť za lacnú cenu. Tento typ vykurovania je klasifikovaný ako ekonomicky výhodný variant.

Iné benefity:

• účinnosť je porovnateľná s prácou elektrického krbu so stredným výkonom;
• prevádzka je jednoduchá, nevyžaduje špeciálne školenie;
• vykurovacia jednotka je zostavená, ak je to žiaduce, nezávisle od improvizovaných a lacných prvkov.

Medzi nevýhody patrí nepríjemný zápach a uvoľňovanie škodlivých látok pri spaľovaní.

Ako si vyrobiť kachle na opracovanie vlastnými rukami

Nádoba je zbavená kondenzácie a opláchnutá vodou. Horná časť valca je odrezaná pri značke, ktorá je ponechaná na výrobu uzáveru. Zo spodnej časti nádoby je pre stabilitu z rohov privarená podpera.

10 cm zhora je vyvŕtaný otvor na únik dymu, je v ňom umiestnený 40 cm ohyb, kde je privarená a asi štyri metre vysoká olovnica vyvedená z miestnosti.

Kov je rezaný podľa rozmerov výkresu na zostavenie plášťa, krabice, prídavného spaľovania. Ak má horiaca komora pre dodatočné spaľovanie ohyb, koniec rúry sa vytvorí pri 45 °. Kryt je vyrobený z oceľového plechu.

V palivovom priestore sú vyrezané dva otvory pre výstup výparov a pre tankovanie olejového paliva. Rúrka zo kúreniska je spojená s odbočnou rúrkou oddelenia pre dodatočné spaľovanie. Otvory sa v potrubí vyrábajú v troch radoch s priemerom 8 - 9 mm. Tlmič je vyrobený z ocele na koordináciu prívodu vzduchu.

Bezpečnostné opatrenia

Počas prevádzky je potrebné pravidelne kontrolovať stav jednotky. Spoje, zvary, skrutkové spoje sú utesnené a do miestnosti musí byť zabezpečený prísun čerstvého vzduchu. Ostré prievany, ktoré spôsobujú silné plamene alebo oddelenie horáka, nie sú povolené.

Počas horenia by sa voda nemala dostať do oleja, aby horiaci olej nevystrekoval na okolité predmety a ľudí. Akákoľvek funkčná porucha vyžaduje zastavenie jednotky a zistenie príčin. V oblasti pokrytia musí byť hasiaci prístroj.
