เตาเผา Kuznetsov และคำสั่งของพวกเขา

บ้านจะไม่ถือว่าสะดวกสบายหากไม่มีระบบทำความร้อนคุณภาพสูงและเชื่อถือได้ เตาของ Kuznetsov แก้ปัญหาความร้อนและการปรุงอาหารในบ้านและกระท่อมฤดูร้อนซึ่งเป็นไปไม่ได้ที่จะจ่ายก๊าซและแหล่งจ่ายไฟไม่เสถียร นอกจากคุณสมบัติเชิงบวก "Kuznetsovka" แล้วยังมีข้อเสียอยู่ สิ่งนี้ต้องจำไว้เมื่อเลือกเตาทรงโดม

คุณสมบัติการออกแบบและหลักการทำงาน

ในเตาหลอมแบบช่องลม อากาศร้อนจะเคลื่อนจากเตาไปที่ปล่องไฟ ในเวลาเดียวกัน ผนังของโครงสร้างถูกทำให้ร้อน ซึ่งความร้อนจะแผ่เข้าไปในห้อง ในระบบทำความร้อนที่ใช้เชื้อเพลิงจากไม้ดังกล่าว ผลิตภัณฑ์ที่เกิดจากการเผาไหม้จะถูกลบออกตามธรรมชาติ ยิ่งร่างลมดีเท่าไร ลมร้อนก็จะยิ่งไหลออกเร็วขึ้นเท่านั้น ประสิทธิภาพของอุปกรณ์ไม่เกิน 60% ความร้อนสูงถึง 40% จะ "ทำให้" บริเวณโดยรอบร้อนขึ้น

โมเดลช่องมีความยุ่งยาก ความร้อนไม่สม่ำเสมอ - ในส่วนเริ่มต้น (ในขณะที่อากาศร้อน) ผนังจะอุ่นขึ้นมากขึ้นที่ปลายปล่องไฟน้อยกว่า ความแตกต่างของอุณหภูมิมักทำให้เกิดรอยร้าวในโครงสร้างผนัง

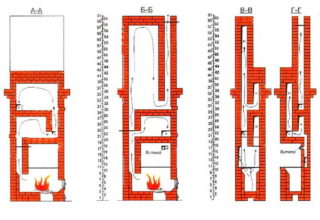

ในเตาของ Kuznetsov ใช้วิธีอื่นในการกำจัดผลิตภัณฑ์เผาไหม้ร้อน ระหว่างทางมีการจัดเรียงหมวกหนึ่งหรือหลายอันซึ่งมีการแลกเปลี่ยนอากาศ

ห้องต่างๆ สื่อสารผ่านช่องแคบๆ ที่เรียกว่าตะเข็บแห้ง

ประทุนล่างรวมกับเรือนไฟ ภายใต้ "โดม" เนื่องจากกฎของฟิสิกส์อากาศร้อนสะสมซึ่งทำให้ผนังของเตาร้อนขึ้นในขณะที่มันเย็นตัวลง ขณะที่เชื้อเพลิงเผาไหม้ ความร้อนส่วนใหม่จะเข้าสู่กระดิ่ง แทนที่มวลที่เย็นลง อากาศเย็นจะไหลเข้าสู่โดมที่สอง โดยทำซ้ำ

ขึ้นอยู่กับปริมาตรของห้องที่จะอุ่นเครื่องดูดควันสามารถมีได้หลายแบบโดยวางไว้เหนืออีกอันในแนวตั้ง มีโมเดลที่โดมอยู่ติดกันในระนาบแนวนอน

ข้อดีและข้อเสียของเตาอบ Kuznetsov

การออกแบบเพื่อให้ความร้อนมีข้อดีและข้อเสีย การเลือกตัวเลือกการสร้างระฆังโดยคำนึงถึงคุณสมบัติเชิงบวก:

• อิฐในอาคารน้อยลงเนื่องจากโดมกลวง
• ช่างตีเหล็กมีน้ำหนักน้อยกว่าและรากฐานก็ง่ายกว่า
• ประสิทธิภาพของรุ่นโดมถึง 80% ซึ่งจะช่วยประหยัดเชื้อเพลิง
• เตาของ Kuznetsov สร้างขึ้นด้วยรูปทรงโดมที่แตกต่างกัน (ในระนาบแนวนอนและแนวตั้ง) ดังนั้นอาคารสูงและบ้านชั้นเดียวที่กว้างขวางจึงสามารถให้ความร้อนได้
• ช่องว่างของอิฐและผนังบางจะร้อนเร็วกว่าเตารัสเซียแบบคลาสสิก ในเวลาเดียวกัน อากาศร้อนจะถูกเก็บไว้ในโดม และไม่ปล่อยผ่านปล่องไฟ ดังนั้นช่างตีเหล็กจึงใช้เวลานานในการทำให้เย็นลง
• สามารถติดตั้งเครื่องแลกเปลี่ยนความร้อนสำหรับน้ำในช่องที่สอง ไม่มีการสัมผัสโดยตรงระหว่างเปลวไฟกับผนังของตัวแลกเปลี่ยนความร้อน ซึ่งทำให้โลหะไม่ไหม้ ถังโลหะหรืออลูมิเนียมสามารถใช้เป็นภาชนะสำหรับทำน้ำร้อนได้
• ชัตเตอร์เพิ่มเติมจะเปลี่ยนอุปกรณ์เป็นการใช้งานในฤดูร้อน - ไม่รวมฮูดที่สองและสามจากกระบวนการ และสามารถใช้เตาอบได้ในโหมดทำอาหารเท่านั้น โดยไม่ให้ความร้อนกับอากาศในห้อง

ในเวลาเดียวกัน เตาอบทรงโดมไม่มีข้อเสีย:

• การก่อสร้างมีราคาแพงกว่าเนื่องจากค่าจ้างที่สูงขึ้นสำหรับการทำงานของหัวหน้าคนงาน
• ความซับซ้อนและการกำหนดค่าของช่องทำให้ยากต่อการทำความสะอาดเขม่าและคราบคาร์บอน
• มิติทางเรขาคณิตที่น่าประทับใจสำหรับรุ่นที่ทรงพลัง
• การให้ความร้อนอย่างรวดเร็วต้องใช้ฟืนเพิ่มขึ้น ซึ่งบางฟืนไม่ได้เผาไหม้จนหมดในระยะเริ่มแรก
• ตามที่เจ้าของอายุการใช้งานจำกัดไว้ที่ 15 ปี

พวกเขาเริ่มสร้างเตาหลอมทรงโดมหลังจากการวิเคราะห์ข้อดีและข้อเสียทั้งหมดของการออกแบบอย่างละเอียดเท่านั้น

พันธุ์เพื่อวัตถุประสงค์ที่แตกต่างกัน

Igor Kuznetsov และทีมงานของเขาได้สร้างแบบจำลองที่เป็นสากลและเฉพาะทางจำนวนมาก บางห้องมีไว้สำหรับห้องทำความร้อนเท่านั้น บางห้องมีส่วนประกอบสำหรับทำอาหารหรือทำน้ำร้อน เตาผิงได้รับการจัดสรรในทิศทางที่แยกจากกัน

ภาพวาดของตัวเลือกที่ทดสอบในทางปฏิบัติจะถูกรวบรวมไว้บนเว็บไซต์ของนักประดิษฐ์ เพื่อความสะดวก โครงสร้างจะได้รับการกำหนดรูปแบบตัวอักษรและตัวเลข

เครื่องทำความร้อน

ตัวเลือกต่าง ๆ สำหรับเลย์เอาต์ของโดมช่วยให้สามารถสร้างบ้านชั้นเดียวและสองชั้นได้

โมเดลเครื่องทำความร้อนมีคำย่อว่า OIK (เครื่องทำความร้อน I. Kuznetsov) คุณสามารถค้นหาตัวเลือกด้วยเตาไฟที่อยู่ภายในห้องหรือในห้องเอนกประสงค์

สำหรับความหลากหลายและให้คุณสมบัติที่จำเป็น มีเตา เสริมด้วยม้านั่งเตาอุ่น (OIK-6 นอนและ OIK 19 นอน) และที่นั่ง (OIK-7s)

ผลิตภัณฑ์บางอย่างมีเตาอบในตัว ในกรณีนี้ มีการเพิ่มตัวอักษร D ในการกำหนดรหัส เช่น OIK-5D

เตาเผาที่มีเตาผิงในตัวก็เป็นของทำความร้อนเช่นกัน

รุ่น RTIK (Russian teplushka I. Kuznetsov) จำเป็นสำหรับการทำความร้อนในห้องขนาดใหญ่ พวกเขามีขนาดใหญ่และต้องการรากฐานที่มั่นคง

ตัวเลือกเตาผิง

เตาผิงนอกเหนือจากฟังก์ชั่นการทำความร้อนแล้วยังมีบทบาทในการตกแต่งภายใน เรือนไฟในกรณีนี้เปิดอยู่สามารถมองเห็นไฟได้ เตามีการติดตั้งแผ่นทำความร้อนแบบธรรมดา ซึ่งสามารถวางไว้ที่ด้านหน้า ด้านขวา ด้านซ้าย หรือด้านหลัง

สำหรับการก่อสร้างพวกเขาเลือกตัวเลือกที่สะดวกในการให้บริการเตาจากห้องเอนกประสงค์หรือโถงทางเดิน - คุณไม่จำเป็นต้องพกฟืนเข้าไปในห้องนั่งเล่น การทำงานกับขยะ (ขี้เถ้า) ไม่ได้หมายความถึงสิ่งสกปรกที่หลีกเลี่ยงไม่ได้ในห้องเมื่อทำความสะอาดถาดเถ้าและเครื่องเป่าลมจากโถงทางเดิน

ได้มีการพัฒนา OIK-K ที่มีม้านั่งสำหรับวางเตา เตาอบแบบบิวท์อิน และเตาผิงเข้ามุม

หม้อไอน้ำ

สำหรับการจัดวงจรทำน้ำร้อน ตัวเลือกได้รับการพัฒนาด้วยการกำหนด KIK (หม้อไอน้ำของ I. Kuznetsov) ตัวแลกเปลี่ยนความร้อนเหล็กถูกสร้างขึ้นในโดมที่สอง น้ำหมุนเวียนผ่านระบบด้วยปั๊มไฟฟ้า

โมเดลได้รับการออกแบบสำหรับกำลัง 16, 17, 34 และ 64 กิโลวัตต์ รุ่นแรก (16 กิโลวัตต์) มีเตาประกอบอาหาร

เครื่องทำความร้อนและการปรุงอาหาร

เตาทำความร้อนและเตาทำอาหารแบบสากลออกแบบมาสำหรับบ้านที่มีการใช้งานตลอดทั้งปี รุ่นนี้มีเตาประกอบอาหารและเตาอบ ชั้นวางสำหรับอุ่นอาหารและน้ำ

เรือนไฟสามารถวางไว้ที่ด้านหน้าหรือด้านข้าง ซึ่งช่วยให้คุณสามารถเลือกตัวเลือกสำหรับการตกแต่งภายในได้

การติดตั้งม้านั่งเป็นทางเลือก สำหรับห้องขนาดใหญ่จะทำเรือนไฟแบบยาวซึ่งช่วยให้สามารถใช้ฟืนขนาดใหญ่ได้ พวกมันเผาไหม้นานขึ้น คุณจะต้องทิ้งเชื้อเพลิงให้น้อยลง

ขนาดของเตาประกอบอาหารขึ้นอยู่กับองค์ประกอบของครอบครัว สำหรับ 2-3 คนเลือกพื้นผิวที่ลดลงซึ่งช่วยประหยัดเชื้อเพลิง

สำหรับการอาบน้ำ

I. Kuznetsov แยกเตาอาบน้ำออกในทิศทางที่แยกจากกัน มีสามประเภท: BIK, BIK BK และ BIK PK ตัวย่อ BIK สอดคล้องกับวัตถุประสงค์และสัญลักษณ์เพิ่มเติมบอกว่าโครงสร้างมีเตาผิง

สำหรับเลย์เอาต์ที่แตกต่างกัน แบบจำลองต่างๆ จะถูกเลือกซึ่งแตกต่างกันไปตามตำแหน่งของเรือนไฟและเตาผิง - ในห้องอบไอน้ำ ห้องน้ำ หรือในห้องแต่งตัว

ก่อสร้าง DIY

การก่อสร้างด้วยตัวเองเหมาะสำหรับผู้ที่มีทักษะเป็นช่างก่ออิฐเท่านั้น มีรายละเอียดปลีกย่อยมากมายในการก่อสร้างเตาหลอมที่เข้าใจได้ชัดเจนหลังจากทำงานมาหลายปี ประเด็นหลักควรค่าแก่การเรียนรู้เพื่อติดตามผลงานของช่างฝีมือและเลือกวัสดุอย่างอิสระ

การเลือกรุ่น

การก่อสร้างเริ่มต้นด้วยการเลือกรุ่น แม้ในขั้นตอนการเตรียมโครงการ พวกเขายังกำหนด:

• นัดหมาย;
• กำลังการถ่ายเทความร้อนที่ต้องการ
• การกำหนดค่า;
• วัสดุก่ออิฐและปริมาณ

ตารางสรุปบนไซต์ระบุ: มิติทางเรขาคณิตและการถ่ายเทความร้อนของแต่ละด้าน หลังจากไปที่ส่วน "ภาพวาดฟรี" เพื่อความแม่นยำของอิฐให้คำนวณปริมาณของวัสดุ สำหรับภาพวาดของเตาบางแห่ง คุณจะต้องจ่ายเงินจำนวนเล็กน้อย - จำเป็นต้องลงทะเบียนบนเว็บไซต์เพื่อซื้อ

วัสดุและอุปกรณ์

วัสดุสิ้นเปลืองทั้งหมดได้รับการคัดเลือกและซื้อล่วงหน้าเนื่องจากหลังจากเริ่มการก่อสร้างคุณไม่สามารถหาประตูหรือสลักขนาดที่ต้องการได้อย่างรวดเร็ว

สำหรับเตา Kuznetsovsk คุณจะต้อง:

• อิฐสามประเภท - สีแดงทึบที่มีตราสินค้าไม่ต่ำกว่า M-150 ทนความร้อนได้ดีกว่า betterБ-8 และการตกแต่งสำหรับชั้นนอกของอิฐ
• ส่วนผสมทรายซีเมนต์สำหรับเตาอบ
• ผลิตภัณฑ์หล่อตามรูปวาด - ประตูสำหรับห้องเผาไหม้และห้องเถ้า, ตะแกรง, วาล์วและมุมมอง, ประตูสำหรับทำความสะอาดช่อง;
• ลวดสำหรับพันแถวตามการวางรอบปริมณฑลของทุกสองแถว
• มุมเพดานสำหรับเรือนไฟ
• เสริมตาข่ายสำหรับเทรองพื้น
• สายใยหินสำหรับฉนวนกันความร้อนของอุปกรณ์เหล็กหล่อ

ในการทำงาน คุณจะต้องใช้เกรียงหรือเกรียง ภาชนะสำหรับผสมสารละลาย ระดับ ข้อต่อ ตลับเมตร และสายดิ่ง

ในขั้นตอนแรกของการก่อสร้างจะมีการติดตั้งฐานรากซึ่งความยาวและความกว้างสอดคล้องกับขนาดของเตาเผา เมื่อต้องการทำเช่นนี้ให้ลึกลงไปในพื้นดินโดยเททรายและเททราย 10-15 ซม. แบบหล่อที่เตรียมไว้เทคอนกรีตหนัก

ขอบด้านบนของฐานรากเทอยู่ต่ำกว่าระดับพื้น 13-15 ซม. จากนั้นปูด้วยอิฐทนไฟสองชั้น พวกเขาต้องการเพื่อให้ความร้อนไม่ผ่านพื้นสู่พื้นดิน

เวลาสำหรับรากฐานที่จะได้รับความแข็งแรงเต็มที่คือ 28 วัน แต่สามารถเริ่มวางได้ใน 17–20 วันหากการก่อสร้างไม่ได้วางแผนจะแล้วเสร็จอย่างรวดเร็ว

ในขั้นตอนต่อไป "ร่างกาย" ของเตาเผาจะถูกสร้างขึ้นโดยปฏิบัติตามคำแนะนำอย่างเคร่งครัดโดยปฏิบัติตามคำสั่งและปรับระดับแนวนอนและแนวตั้ง

ทางเดินของปล่องไฟผ่านเพดานมีฉนวนกันความร้อนซึ่งไม่รวมความร้อนของวัสดุก่อสร้าง

ทันทีหลังจากสิ้นสุดการก่อสร้างจะมีการสร้างเตาทดสอบความเข้มต่ำ ในเวลานี้สารทั้งหมดที่ให้กลิ่นเหม็นไหม้และผนังจะอุ่นขึ้นและแห้งอย่างสม่ำเสมอ

คุ้มไหมที่จะสร้างด้วยตัวเอง

ปริมาณของวัสดุเกี่ยวกับระเบียบวิธีบนเว็บไซต์ของนักประดิษฐ์และภาพวาดการสั่งซื้อช่วยให้คุณสร้างเตาแบบระฆังสำหรับโรงอาบน้ำหรือที่บ้านได้ด้วยตัวเอง ในกรณีนี้ต้องสังเกตลำดับการทำงาน เจ้าของอสังหาริมทรัพย์ที่ไม่แน่ใจในทักษะการก่อสร้างหันไปหาบริษัทที่เชี่ยวชาญ

เป็นการดีกว่าที่จะมอบอุปกรณ์โครงสร้างโดมอันทรงพลังให้กับมืออาชีพ นี้ในที่สุดจะช่วยให้คุณประหยัดเวลาและเงิน

ไม่ว่าในกรณีใด ควรฝึกสร้างเตาให้ความร้อน Kuznetsov ขนาดเล็ก ตัวอย่างเช่น ในห้องเอนกประสงค์หรือเพิงสำหรับสัตว์เลี้ยง จากนั้นคุณสามารถเริ่มสร้างเตาในอาคารที่พักอาศัยได้ โครงสร้างที่เลือกและผลิตอย่างถูกต้องจะใช้งานได้หลายปีโดยไม่มีการแตกหัก
